[설계 참고] OIL SEAL / 오일실 / 오일씰 종류

유압계열, 건설기계 계열 일을 하다보면 OIL SEAL을 상당히 많이 사용하는 것을 알 수 있다. 그렇기에 다양한 종류의 OIL SEAL을 적재적소에 사용하는 것이 설계의 포인트라고 할 수 있겠다.

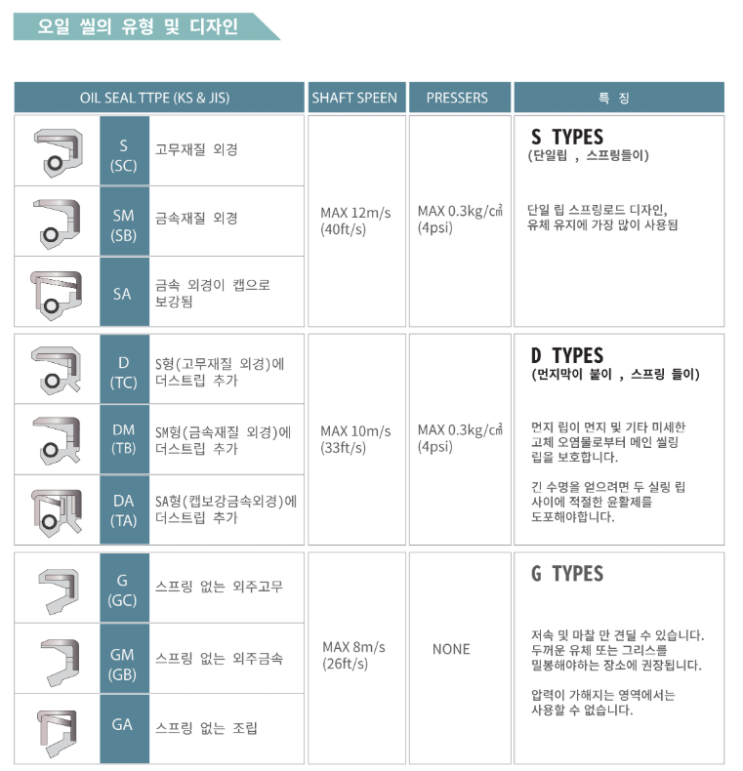

오일실의 종류 및 특징 S형 (스프링 있음, 바깥 둘레 고무) 스프링을 사용한 단일 립과 금속 링으로 구성 바깥 둘레 면이 고무로 씌워진 형식의 오일실 SM형 (스프링 있음, 바깥 둘레 금속) 스프링을 사용한 단일 립과 금속 링으로 구성 바깥 둘레 면이 금속 링으로 이루어진 형식의 오일실 SA형 (스프링 있음, 조립식) 스프링을 사용한 단일 립과 금속 링으로 구성 바깥 둘레 면이 금속 링으로 이루어진 조립식 형식의 오일실 G형 (스프링 없음, 바깥 둘레 금속) 스프링을 사용하지 않는 단일 립과 금속 링으로 구성 바깥 둘레 면이 금속 링으로 이루어진 형식의 오일실 GM형 (스프링 없음, 바깥 둘레 금속) 스프링을 사용하지 않는 단일 립과 금속 링으로 구성 바깥 둘레 면이 금속 링으로 이루어...
