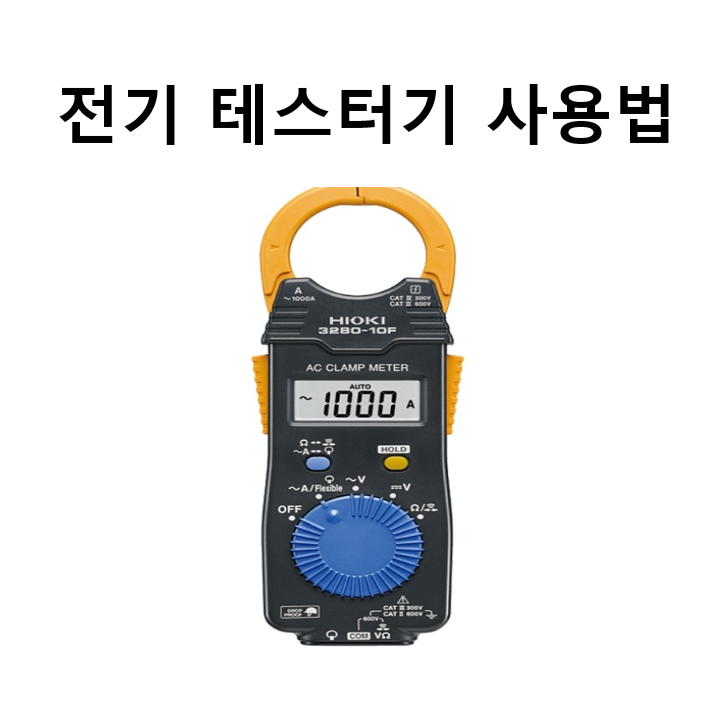

전기 테스터기 사용법 종류 배터리

전기테스터기(멀티미터, 테스터기)는 전압, 전류, 저항 등을 측정하는 기기입니다. 종류에 따라 아날로그/디지털 방식이 있는데 보통은 디지털 멀티미터(DMM)를 많이 씁니다.

전기 테스터기 사용법 1. 전기 테스터기 준비 다이얼(측정 모드)을 원하는 항목에 맞게 돌려놓습니다.

V : 전압 (직류 DCV / 교류 ACV 구분 필요) A : 전류 Ω : 저항 도통 : 회로가 연결되었는지 확인 2. 전압 측정하기 다이얼을 전압(V) 쪽으로 맞춤 배터리, DC회로 → DCV(직류) 콘센트, 가정용 전기 → ACV(교류) 리드선을 회로의 양쪽에 댐.

검정선 → 음극(―) 빨간선 → 양극(＋) 화면에 전압 값이 표시됨. 3. 저항 측정하기 다이얼을 Ω(저항)으로 맞춤 반드시 회로의 전원이 꺼진 상태에서 측정해야 함 리드선을 소자 양 끝에 대면 저항 값 표시 4.

도통(연속성) 확인하기 다이얼을 도통 모드로 맞춤 두 점을 찍었을 때 회로가 연결되어 있으면 “삐-” 소리가 남 5. 전류 측정하기 (...
