이산화탄소소화설비, 분말소화설비의 구조

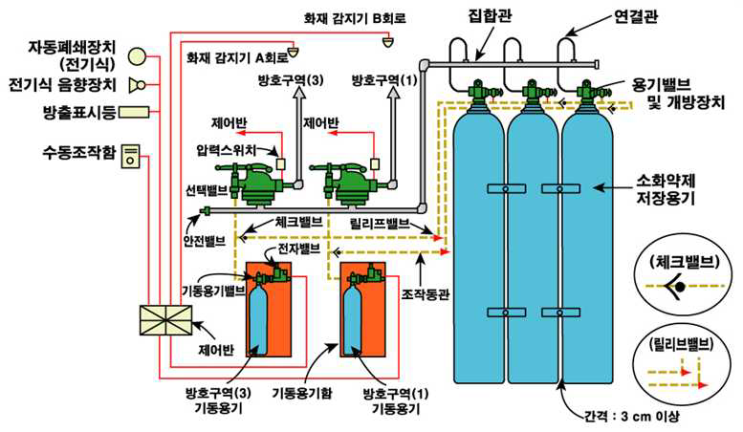

이산화탄소소화설비 구조 이산화탄소소화설비는 약제저장용기, 배관, 기동용기, 선택밸브, 제어반, 수동조작함, 음향장치, 방출표시등, 화재감지기 등으로 구성된다 분말소화설비 구조 정압작동장치 압력조정기를 통하여 가압용 가스가 약제탱크에 도입된 후, 유동화하여 소정의 방사압력에 달할 때까지는 통상 15 ~ 20 초의 시간을 요한다. 이 경과 시간 후에 주밸브(main valve)를 개방시키기 위하여 설치하는 것이 정압작동장치이다.

정압작동장치 기동방식 (1) 압력스위치 방식 약제탱크 내압에 의해서 움직이는 압력스위치를 설치하고, 정해진 압력에 달하였을 때 스위치가 작동하여 전자밸브를 개방하여,주밸브 개방용의 가스를 보내는 방식 (2) 기계적 방식 약제탱크 내압이 소정의 압력에 달하면, 밸브의 코크를 당겨서 가스의 통로를 열어, 주밸브 개방용의 가스를 보내는 방식 (3) 시한릴레이 방식 약제탱크 내압이 소정의 압력에 도달하는 시간을 미리 추정하여 시한릴레이를 설치하고, 릴레이 작동 시에 전...
