잔압 배기 3포트 밸브

안녕하세요 여러분! 이번 시간에는 잔압 배기 3포트 밸브에 대해서 알아보겠습니다.

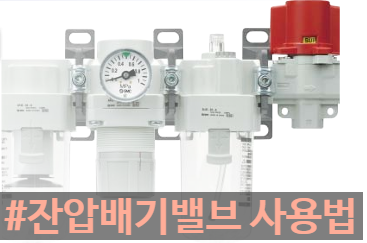

일반적으로 단독으로 사용하기 보다는 F.R.L 유닛에 부착하여 많이 사용을 합니다. 단독으로는 아래와 같은 형태로 되어 있습니다.

잔압 배기 밸브 역할? 공압 라인 내의 잔압을 배출하는 역할을 합니다.

정식 명칭은 잔압 배기 3포트 밸브입니다. 3포트 수동 밸브이고 평소에는 에어 흐름방향이 2→3번이고 밸브를 작동시키게 되면 1번→2번으로 변경됩니다. 자동화 장비에서는 장비 동작시에는 에어 흐름방향을 1번→2번으로 하여 사용을 합니다.

장비를 메인터넌스 필요한 경우 공압 실린더에 모두 압축공기가 공급되고 있는 경우 안전상 이유도 있고, 실린더를 움직이지 않으면 작업이 불가능한 경우도 있습니다. 그런 경우에 잔압 배기 포트를 수동으로 작동하여 에어 흐름방향을 2→3번으로 변경하여 라인내의 잔압을 배출시켜 줄 수 있습니다.

이런 경우 실린더에 압축공기가 공급되지 않아서 작업자가 실린더를 수동으로 움직이는 ...
