흙막이 공법(엄지말뚝, 강널말뚝, SCW, CIP, 슬러리월)

하핫 엄청 오랜만에 올리는 지하공법.. 여전히 시공책은 어렵구먼 오늘도 더듬더듬 알아가는 건축ㅋㅋㅋ 오늘은 지하 흙막이 공법 5가지를 기록해두려고 한다.

출처 : '흙막이공사에대한기술지원규정' 한국산업안전보건공단 1. 엄지말뚝 (H-Pile+흙막이판) 2.

강널말뚝(Sheet Pile) 3. SCW (Soil Cement Wall) 4.

CIP (Cast in Place Pile) 5. 지하 연속벽(Slurry Wall) 1.

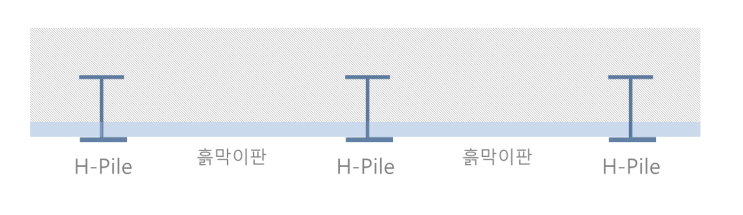

엄지말뚝 (H-Pile+흙막이판) 쉽게 설명해서 천공해서 H형강 넣고 굴착하면서 흙막이 판을 설치하는 공법 이후 띠장(Wale) 및 지지system 시공한다. 흙막이판은 목재토류판, 강재토류판이 있다.

장점 지층이 단순하고 지하수위 낮은 경우 적용 시공 간편 저소음/저진동 자재 재사용 가능 단점 차수대책 필요 히빙(heaving), 보일링(boiling)에 대한 대책 필요 토류벽 부식 우려 인발 어려움 2. 강널말뚝(Sheet Pile) 얇은 강판으로 된 말뚝...
