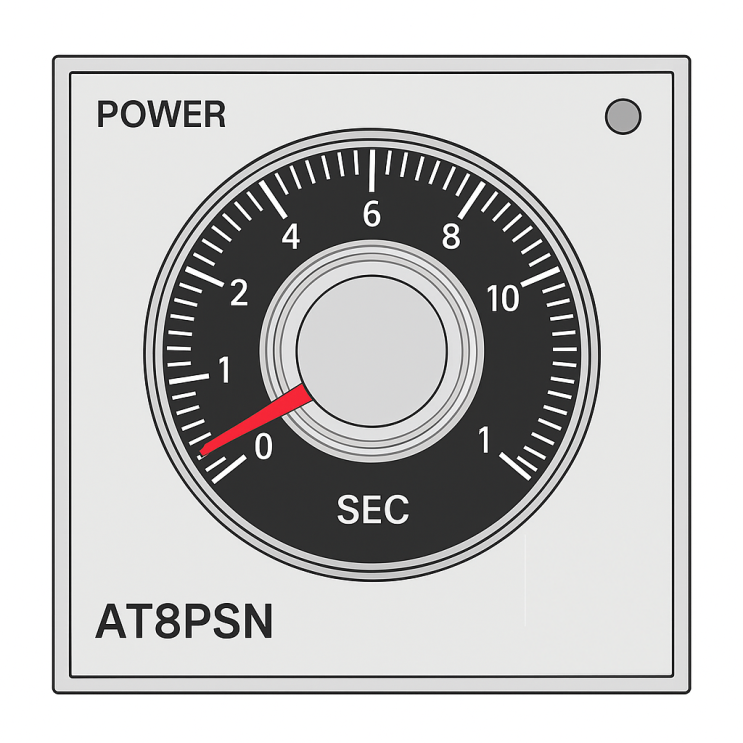

온 오프 딜레이 타이머 릴레이 결선 접점 설정

타이머 릴레이는 일정한 시간 지연 후에 전기 회로를 ON/OFF 시켜주는 릴레이입니다. 쉽게 말하면 “시간 기능이 붙은 스위치*라고 생각하면 이해하기 쉽습니다.

타이머 릴레이 기본 개념 일반 릴레이는 전압을 주면 즉시 동작하고, 전압이 꺼지면 즉시 원래 상태로 복귀합니다. 하지만 타이머 릴레이는 여기에 시간 지연 기능이 추가돼서, 설정된 시간 후에 접점을 동작시키거나 일정 시간만 동작하도록 만들 수 있습니다.

타이머 릴레이 동작 방식 ON 지연 (ON-Delay) 전원이 들어오면 → 설정된 시간이 지난 뒤 접점이 붙음. 예: 모터 가동 전에 팬을 먼저 돌리고 싶을 때.

OFF 지연 (OFF-Delay) 전원이 꺼져도 → 설정된 시간 동안 접점이 유지됨. 예: 전원 꺼진 뒤에도 팬이 일정 시간 더 돌도록 할 때.

단속(펄스) 출력 일정 주기로 접점이 켜졌다 꺼졌다 반복. 예: 깜빡이는 신호등, 경보 장치.

원샷(One-Shot) 신호가 들어오면 딱 한 번, 정해진 시간만 접점이 동작....
