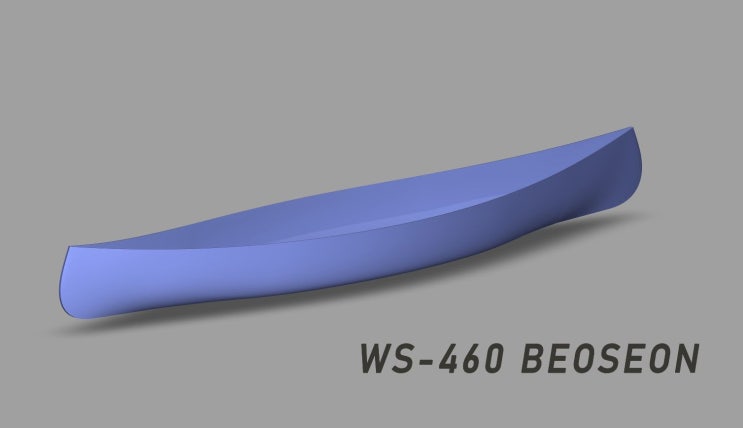

2022. 4. 25 왕산공작소에서 네이버 킬보트빌더스카페에 공개한 게시글 왕산입니다. 우든카누 버선460의 최종수정도면을 올려드립니다.
스테이션몰드와 스템몰드 두 페이지의 수정파일입니다. 이전 게시글에 옵셋을 보시고 어려워하시는 분들이 계셔서 별도의 포스팅이 필요한 상황인데 혹시 이전의 PDF파일을 열어보지 않으신것은 아닌지 다시 한번 확인부탁드립니다.
오늘 올려드린 PDF파일을 열어보신다면 수치의 기재방향을 옵셋방향으로 바로잡았으므로 비교적 쉽게 이해되시리라 기대해 봅니다. 도면의 모서리에 현도 시작점이 표시되어있습니다.
스테이션몰드는 도면의 우측하단부가 시작점이며 스템몰드는 도면의 좌측하단부가 시작점입니다. 이는 스템몰드가 6번몰드와 20mm의 고도차(이너스템의 두께)를 두고 정확히 만나는 지를 확인하려는 의도 입니다.
현도시작점의 방향은 옵셋에도 표시되어 있으니 참고하시기 바랍니다. 알고보면 정말 아무것도 아닌 치수표인데 처음엔 누구든 서먹할 수 있습니다.
충분히 공감합니다....
#
