목공에서 테이블쏘 립펜스(조기대)의 세팅은 아주 중요한 기본 준비작업이다. 새로 공방을 차린 후배들이나 운영중인 지인들의 테이블쏘를 세팅해 주다보면 기막힌 경우가 많다.
반드시 기본에 충실해야 좋은 결과물이 나올 수 있다. 비싼 장비를 자랑만하고 다룰줄 모르는 눈먼 목수는 저가형 장비를 잘 관리하고 사용하는 일반인보다도 못한 기술자다.
Dial indicator 다이얼인디케이터 와 mag switch 매그스위치,마그네틱베이스를 이용한 정밀세팅 지그를 만들어 보자. 재료는 위와같다.
몸체는 분리된 상태로 제작하였으며 마그네틱베이스와 하단의 볼트를 돌려 꽉 물리게 되는구조이다. 다이얼인디케이터 역시 틈새에 끼워 너트를 돌려 조여서 고정했다.

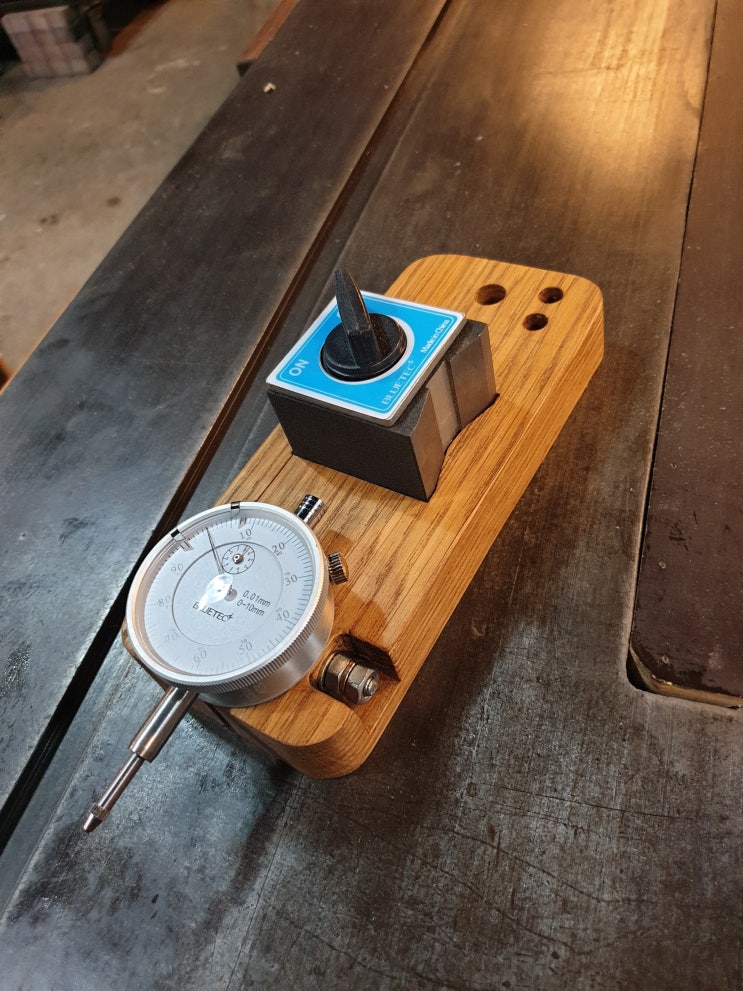

완성된 모습이다. 눈금에서 벗어난 립펜스의 오차를 사진과 같이 정밀하게 측정하거나 반대로 립펜스에 대고 날물의 앞, 뒤 오차를 측정해 립펜스의 각도를 조절하는 방법으로 세팅에 유용하게 사용할 수 있다.
비로소 정밀한 기계의 상태가 수시로 확인되는데 ...
#
