EV 전자제어장치 통신 기본 원리(5)

앞서 전자제어장치 통신 기본 원리 포스팅을 통해 전자제어장치가 데이터(10진수) 값을 최종적으로 전선을 통해 출력하는 과정에 대해 살펴보았습니다. 이제 두 전자 제어 장치의 데이터를 송/수신하는 과정을 전체 시스템 측면에서 살펴보도록 하겠습니다.

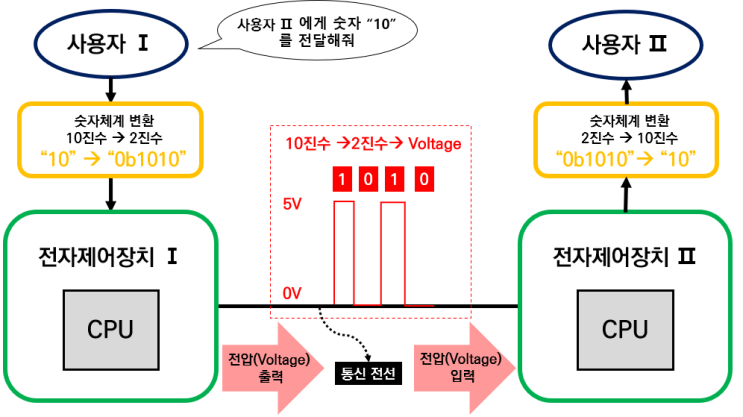

전자 제어 장치의 송/수신 전체 통신 과정은 10진수 2진수 전압 (전선) 전압 2진수 10진수 위와 같은 과정으로 진행됨을 알 수 있습니다. 이를 그림으로 나타나면 아래와 같습니다.

위 그림을 통해 나타낸 통신 시스템 과정의 목표는 ' 전자 제어 장치Ⅰ가 전자 제어 장치Ⅱ 에게 "10"이라는 10진수 형태의 데이터를 전달하기 ' 이처럼 데이터 전달이라는 통신 과정에 있어서 통신 데이터를 "송신" 하는 입장인 전자 제어 장치 Ⅰ은 10진수 데이터를 2진수 데이터로 변환 한 후 전압의 형태로 출력하고 있습니다. 통신 데이터를 "수신" 하는 입장인 전자제어장치 Ⅱ는 입력 받은 전압 데이터를 2진수 데이터로 변환 한 후 10진수 데이...
