[Chapter 2 - 안테나의 기초] 2.8 안테나 편파 (Antenna Polarization)

시간에 따라 정현적으로 변하는 단일 주파수의 전자파는 어떤 고찰점에서 주파수, 크기, 위상, 편파에 따라 그 특성이 나타납니다. 처음 3개는 익숙한 파라미터인데, 편파는 좀 생소합니다.

편파는 고정된 관측 지점에서 전자기파의 전기장 E 벡터가 시간에 따라 그리는 궤적을 말합니다. 이 절에서는 전자파에서 일어날 수 있는 편파에 대해 알아보겠습니다.

기본 전제는 평면파입니다. 이때 전기장, 자기장, 진행 방향은 서로 수직인 벡터입니다.

위 그림은 수직 선형편파를 나타냅니다. 어떤 한순간에 나타나는 전기장의 공간 변화를 보여주고 있습니다.

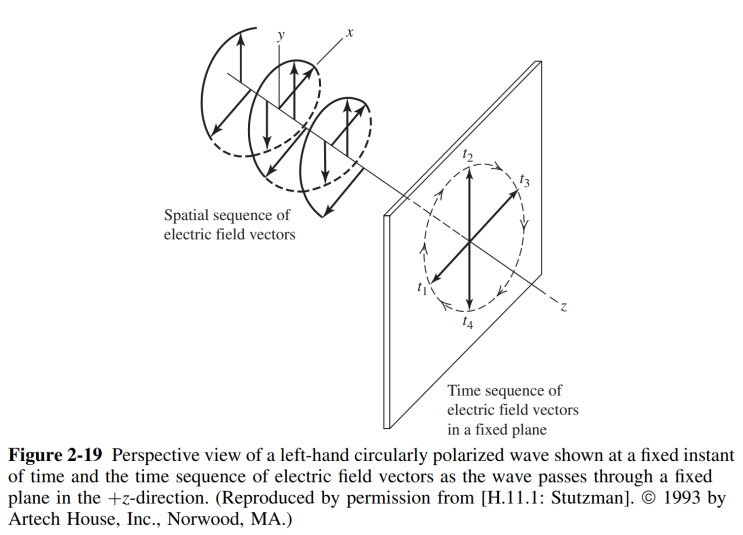

시간이 경과하면 어떤 일정한 점에서 전장은 수직선을 따라서 상하로 진동합니다. 만일 전장벡터가 어떤 직선을 따라서 앞뒤 또는 좌우로 이동하면 그 파를 선형편파(linearly polarized)라고 합니다. (2-18 a, b) 만일 전장벡터의 길이가 일정하게 유지되고 어떤 원주를 따라서 회전하게 되면 그 파를 원형편파(circulary polarize...
