인터넷으로 껐다 켜는 피규어 전시대 LED DIY — (1) LED 테스트 책상 선반에 겨울왕국 시리즈의 피규어를 잔뜩 올려놓았는데, 천장이 있는 선반이라 그늘이 져 분위기가 어... blog.naver.com 지난번에는 피규어 전시대에 달아줄 LED를 한 번 테스트해보았습니다. 피규어 전시대 LED를 제어하는 김에 식물 생장 LED도 같이 제어하도록 해보겠습니다.

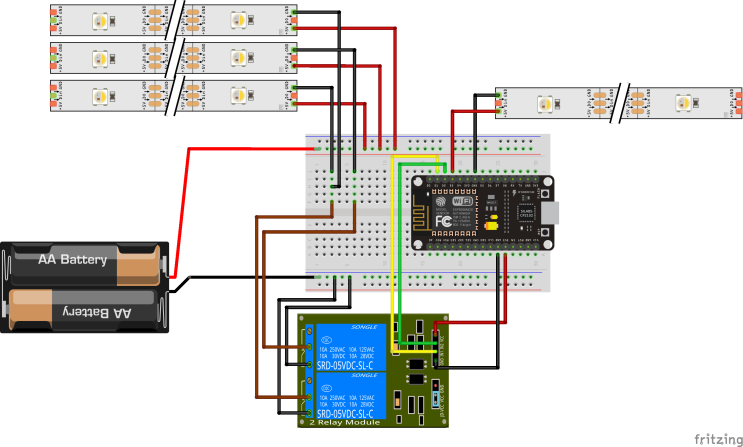

두 LED의 사용 전압이 다르기 때문에 피규어 전시대 LED는 NodeMCU에서 직접 전원을 공급하고 식물 생장 LED는 릴레이를 사용해서 제어해보겠습니다. 12 V 전원 어댑터는 AA 배터리로 대신하여 회로도를 그려봤습니다. 복잡해보이지만 제가 선 정리를 대충 해서 그렇지 실은 간단한 회로입니다.
피규어 전시대 LED의 (+)를 보드의 D3에, (-)를 보드의 GND에 연결 릴레이 모듈의 IN1을 보드의 D1에, IN2를 보드의 D2에 연결 릴레이 모듈의 NC를 모두 12 V 전원 어댑터의 (-)에 연결 릴레이 모듈의 ...
