접지의 종류는 기능상 종별접지, 공통접지, 통합접지로 구분한다. 공통접지는 기능상 목적이 같은 접지들끼리 전기적으로 연결한 접지이다.
통합접지는 기능상 목적이 서로 다르거나 동일한 목적의 개별접지들을 전기적으로 서로 연결하여 구현한 접지시스템이다. 접지시스템은 충분한 내식성 및 내구성을 갖도록 한다.
접지시스템은 서로 기능이 간섭이나 감소가 없도록 한다. 전기설비의 접지계통과 건축물의 피뢰설비 및 통신설비 등의 접지극을 공용하는 통합접지공사를 할 수 있다.

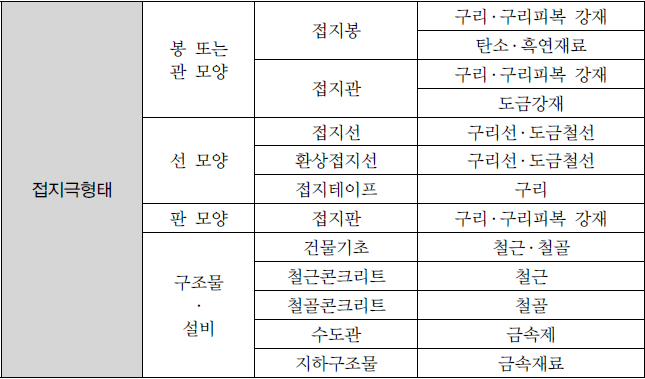

다만, 이 경우 낙뢰 등에 의한 과전압으로부터 전기설비 등을 보호하기 위해 서지보호장치(SPD)를 설치한다. 접지극 (1) 접지극은 봉모양, 선모양, 판모양과 건축구조물 등을 이용하며 일반적으로 다음 표를 참조한다. (2) 접지극의 종류와 매설깊이는 토양의 건조상태나 동결에 의해 접지저항 값이 소요접지저항값을 초과하지 않도록 한다. (3) 접지극은 부식에 의해 기계적으로 견디는 재료이어야 하며, 접지설비는 부식에 의해 접지극의 저...
