분전반 차단기 선정 및 전선의 굵기(분기회로 시설기준)

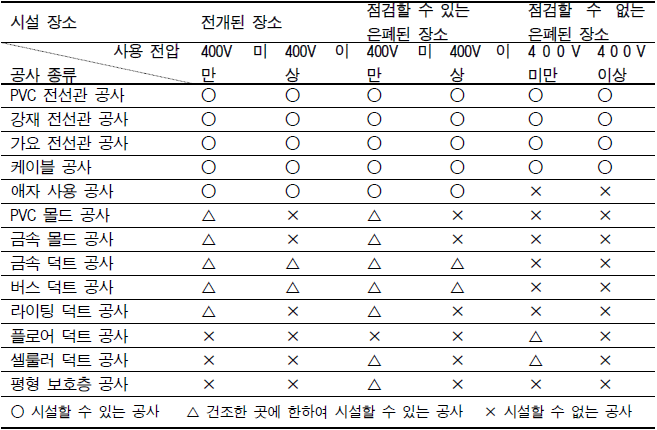

분기회로의 시설 15A 분기회로 15A 분기회로는 일반전등, 콘센트 회로가 부하의 대상이며, 백열전등, 형광등 및 15A이하의 콘센트이면 개수의 제한이 없으나 회로에서 부하 전류의 합계가 15A 이하로 되어야 한다. 실제 설계에 있어서는 콘센트 회로와 전등 회로를 분리하여 설계하는 것 이 바람직하다.

전선의 굵기는 1.6 이상의 전선을 사용한다. 20A 분기회로 20A 이하의 전등, 대형 수구 및 콘센트 전용회로이며 전선의 굵기는 2 이상의 전선을 사용한다. 30A 분기회로 30A 이하의 전등, 대형 수구 및 콘센트 전용회로이며 전선의 굵기는 2.6 이상의 전선을 사용한다. 50A 분기회로 50A 이하의 전등, 대형 수구 및 콘센트 전용회로이며 전선의 굵기는 14의 전선을 사용한다 50A 초과 분기회로 사용 기구 하나의 정격 전류가 50A를 초과하는 전기 사용 기계 기구의 전용회로이며, 전기 사용 기구의 정격 전류를 초과하지 않는 정격 전류를 자동 차단기로 보호할 수 있어야 한다. ...
