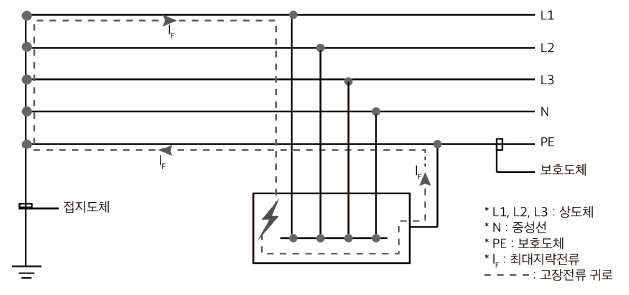

접지도체의 선정 접지도체의 단면적은 142.3.2의 1에 의하며 큰 고장전류가 접지도체를 통하여 흐르지 않을 경우 접지도체의 최소 단면적은 다음과 같다. (1) 구리는 6 이상 (2) 철제는 50 이상 접지도체에 피뢰시스템이 접속되는 경우, 접지도체의 단면적은 구리 16 또는 철 50 이상으로 하여야 한다. TN-S 계통에서의 지락전류 경로 지락전류는 보호도체를 통해 흐르며, 접지도체에는 지락전류가 흐르지 않는다 TT 계통에서의 지락전류 경로 지락전류는 보호도체를 통해 흐르며 RA와 RB의 값에 따라 크기가 결정되나 큰 지락전류는 흐르지 않는다 IT 계통에서의 지락전류 경로 지락전류는 보호도체를 통해 흐르나 임피던스(Z)에 의해 보통 100~1,000 A 이하로 흐른다 접지도체와 접지극의 접속 접속은 견고하고 전기적인 연속성이 보장되도록, 접속부는 발열성 용접, 압착접속, 클램프 또는 그 밖에 적절한 기계적 접속장치에 의해야 한다.
다만, 기계적인 접속장치는 제작자의 지침에 ...
