FA Design :: LM Guide Geometry LM Guide Geometry 정리 Ball을 구름 요소로 사용하는 LM 가이드의 접촉구조에는 지난 시간에 알아보았던 것 처럼 세 가지 타입이 있습니다. 1. 고딕 아치[Gothic-arch] 2.
서큘러 아크[Circular-arc] 3. 옵셋 고딕 아치[Offset Gothic-arch] 각 메이커마다 조금씩 차이가 있지만 대부분의 회사에서 서큘러 아크홈 접촉 구조를 채택하고 있습니다.
미니어쳐 LM의 경우 공간상의 제약으로 인해 대부분의 제조사에서 고딕아크홈 접촉구조를 채택하고 있습니다. 예외적으로 IKO는 고딕아치홈 구조를 적용하고, NSK는 옵셋고딕아치홈 구조를 적용하고 있습니다.

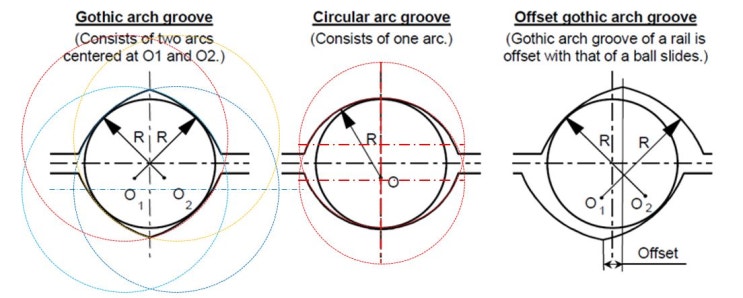

세 가지 접촉 구조 비교[Gothic-arch vs Circular-arc vs Offset Gothic-arch] 고딕아치홈 서큘러 아크홈 옵셋고딕아치홈 접촉 4점 접촉 2점 접촉 2점 접촉 차동슬립 크다 작다 작다 강성 높음 낮음 중간 ...
#
