CLOCK TREE SYNTHESIS (CTS)

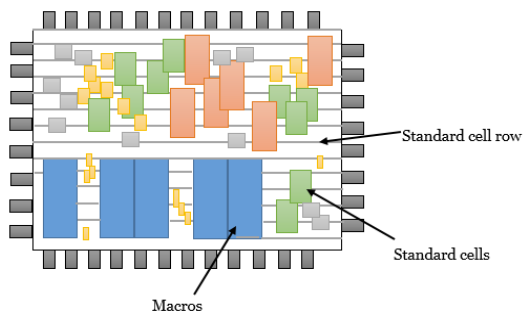

출처 : https://www.physicaldesign4u.com/2020/02/clock-tree-synthesis.html CTS (PART- I) VLSI PHYSICAL DESIGN FOR FRESHER will be helpful for the Physical design engineer and to find physical design engineer jobs. www.physicaldesign4u.com 클록은 CTS 전에 전파되지 않으므로 CTS 단계에서 클록 트리 빌드 후 hold 타이밍을 고려하고 모든 hold 위반을 충족하려고 합니다. 배치 후 우리는 모든 표준 셀과 매크로의 위치를 지정하고, 배치에서 이상적인 클럭을 가지게 됩니다.

(단순화를 위해 전체 디자인에 대해 단일 클럭을 처리한다고 가정합니다). 배치 최적화 단계에서 버퍼 삽입, 게이트 크기 조정 및 기타 최적화 기술은 데이터 경로에만 사용되지만 클럭 경로에서는 아무것도 변경하지 않습니다.

CTS는 스...
