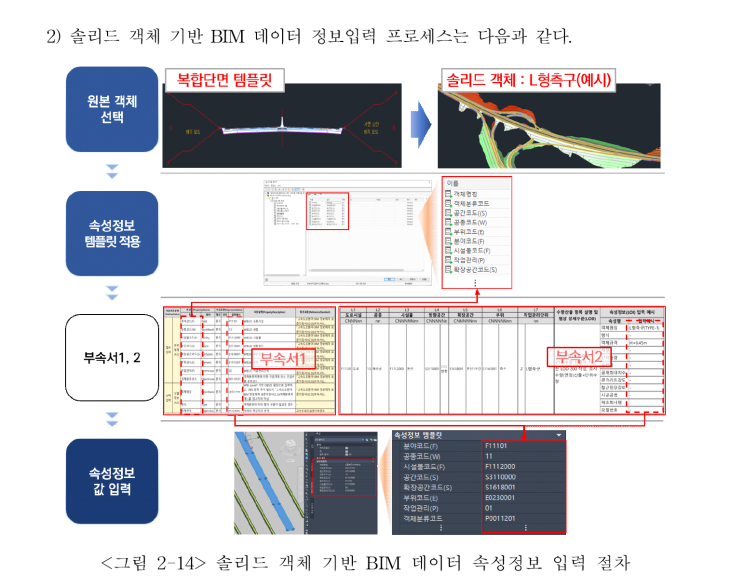

BIM 속성정보 입력 방식 정리(CIVIL3D)

(25년 개정)고속도로 BIM 데이터 작성 기준(안)_표지+본문+부속서 1. 개요 고속도로 BIM 성과품에서는 속성정보(속성세트, Property Set) 입력이 필수이며, 관련 기준은 고속도로 BIM 데이터 작성 기준과 지침서 부록에 명확히 제시되어 있다.

실무에서는 구조물 형상 모델링은 Civil 3D 또는 3D CAD로 가능하지만, 속성 데이터 관리 측면에서는 Revit이 더 효율적이기 때문에, BIM 업무를 전제로 한다면 Revit 활용을 추천한다. 다만 본 과업에서는 Revit 운영 경험 부족과 일정 제약으로 인해 Civil 3D + 3D CAD 방식으로 작업을 수행했다. 2.

Civil 3D에서 속성정보 입력 방식 Civil 3D에서 속성세트(Property Set)를 만드는 과정 자체는 매우 단순하다. 문제는 ‘각 항목별 속성값을 찾아 입력하는 데 시간이 오래 걸린다’는 점이지, 정의 자체는 어렵지 않다. 2.1 특성 세트 정의(PCS) 생성 관리(Manage) 탭 → ...
