[관내 압력강하 - 3] EMRAX228, BAMOCAR 냉각라인의 압력 강하를 고려한 펌프 선정

이전 글에서 압력강하의 주요 손실과 부차적 손실을 계산하였다. 이번 글에서는 냉각 라인의 모터, 모터 컨트롤러, 라디에이터 등의 요소를 고려해서 전체적인 압력강하를 계산하여, 적절한 펌프를 선택할 것이다.

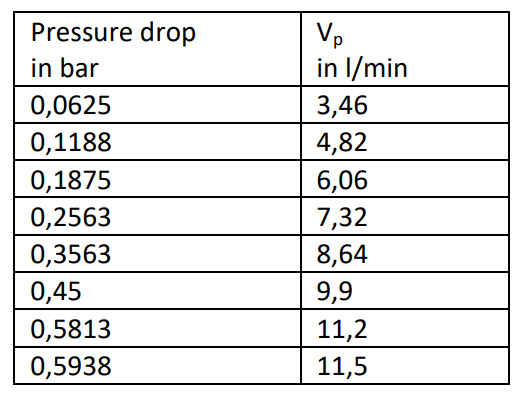

좌: BAMOCAR, 우: EMRAX228 우선 BAMOCAR 관련 자료에서 LPM에 따른 압력강하를 측정한 자료와, EMRAX228에서 제공하는 매뉴얼에서 7LPM에 해당하는 압력강하를 확인해야 한다. 모터와 모터 컨트롤러의 냉각을 목표로 하는 라인을 병렬로 구성할지 아니면 직렬로 구성할지 고민할 필요가 있다.

모터에서 더 큰 압력강하가 발생하기 때문에, 냉각 라인을 병렬로 구성할 경우, 컨트롤러에 더 큰 유량이 집중되게 된다. 따라서 나는 모터와 컨트롤러의 냉각라인을 직렬로 구성하기로 했고 온도 제한이 더 낮은 컨트롤러를 앞으로 배치하기로 했다.

냉각 라인에 유량을 7LPM으로 설계한 경우, 컨트롤러에서 25.63kPa, 모터에서 90kPa 압력강하가 발생하고 직렬로 연결할 경...
