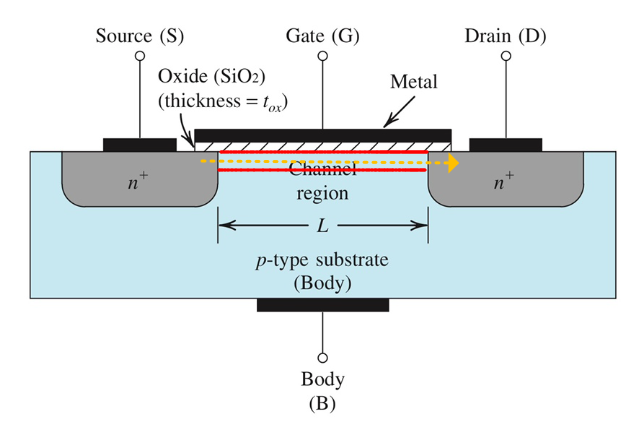

모스펫은 크게 3가지 영역으로 구분할 수 있습니다. 출처 : Sedra smith microelectronic circuits 소스(S, Source) 드레인(D, Drain) 게이트(G, Gate) 몸체 단자인 B도 있지만, 앞으로의 포스팅에서는 위의 3영역을 기준으로 설명하겠습니다.
위의 3영역 사이의 관계에 따라 모스펫이 어떻게 동작하는지가 달라지고 결정되기 때문입니다. 모스펫의 동작을 이해하기 위해서는 몇 가지 기초지식이 필요합니다. 1.
전류는 전자의 흐름과 반대 방향이다. 2. 다수 캐리어와 소수 캐리어(전자/정공 개념) 3.
N-type 과 P-type 반도체의 차이점(2번과 유사) 4. PN 접합(알면 좋은데 몰라도 동작 원리를 이해 못 하지는 않을 수준) 정도가 있습니다.
차근차근 기초부터 쌓아서 모스펫을 이해해 보겠습니다. 먼저 전류의 흐름입니다.
이 사진 한 장으로 요약이 가능하죠. 실제로 전자의 움직임과 전류의 방향은 반대입니다. 5.
MOSFET의 소개 (모스...
#
