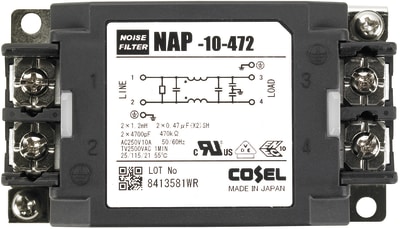

노이즈 제거 방법 ; 노이즈필터, 트랜스포머, 페라이트코어

[노이즈 현상 및 문제 개선] (노이즈 원리는 참조 확인) (참고1) 노이즈의 원리 노이즈는 AC 및 신호선, PLC에 취약하기 때문에 부품 설계 및 현장 작업 시 중요하다. 노이즈로 Heater, PLC, Motor 동작 및 제어에 이상동작이 발생한다.

노이즈로 인해서 설비에 문제가 생겨 부품을 추가 설계 및 현장 재작업을 하는 경우가 있어 설계 및 작업시 유의하여야한다. [노이즈 제거 방법 ①] → 하드웨어 작업으로 인한 방법 1) 실드 차폐 접지 ㄴ 외부 유입 전자파 차단 2) 트위스트 페어 케이블 사용 ㄴ 케이블 間 전기적 신호 간섭 최소화 3) 접지 작업 必 ㄴ 노이즈 순환 방지 4) 전원선 & 신호선 분리 ㄴ AC와 DC선은 전자파 간섭으로 분리해줘야함.

ㄴ 특히 신호선이 PLC로 들어가는 선이라면 설비 제어 동작에 이상이 생길 수 있다. 5) 페라이트 코어 (부착형) 설치 (참고1) - 노이즈 제거 방법 8가지 1. 쉴딩(Shielding) – 외부 전자파 차단 - 금속...
