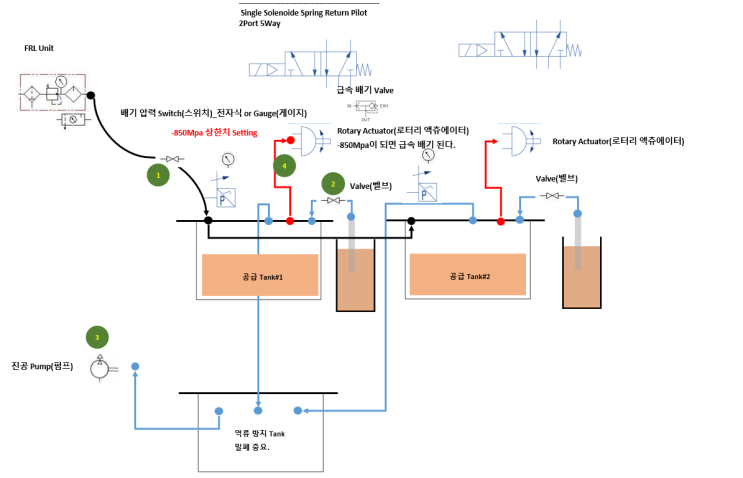

첨부파일 공압 진공 용액 공급 흐름도.xlsx 파일 다운로드 오늘은 진공을 이용한 유체 공급도면을 한번 작성해보았다. 생각이 정말 멎지다.!!!!!!!!!!!!!!!!
해당 설명 내용. Porcess 과정.
순서 설명문 1 "①" 의 수동 Valve Close( 밸브 잠금) 2 "②" 의 수동 Valve Close( 밸브 잠금) 3 "④"의 Rotary Actuator Valve(로터리 액츄에이터) 동작 함으로 인해 "공급 Tank"의 내부 Air(에어)를 제거 한다. 4 "②" 의 수동 Valve Open( 밸브 열림) 5 "③" 진공 Pump 동작을 시킨다. 6 진공 Pump가 상한치가 -850Mpa가 되면 배기 Valve가 열리고 그 이하가 되면 배기 Valve는 잠김 동작을 한다. 즉 Pumping 동작을 하는것.
실제로 적용되는 과정을 보니 정말 좋은 생각인듯 하다. 여기서 또 하나의 경험을 쌓고 간다.
이 것을 기초로 PLC와 연동하여 자동으로 유체를 공급하는 System...
