안녕하세요. 원포인트리페어 입니다.

오늘 수리건은 아이패드 에어4 전원불량 수리건입니다. 전원이 안들어 온다고 가지고 오셨는데, 충전기를 연결해보니 5v~12v 승압을 해줘야 하는데 승압이 안되는 상태입니다.

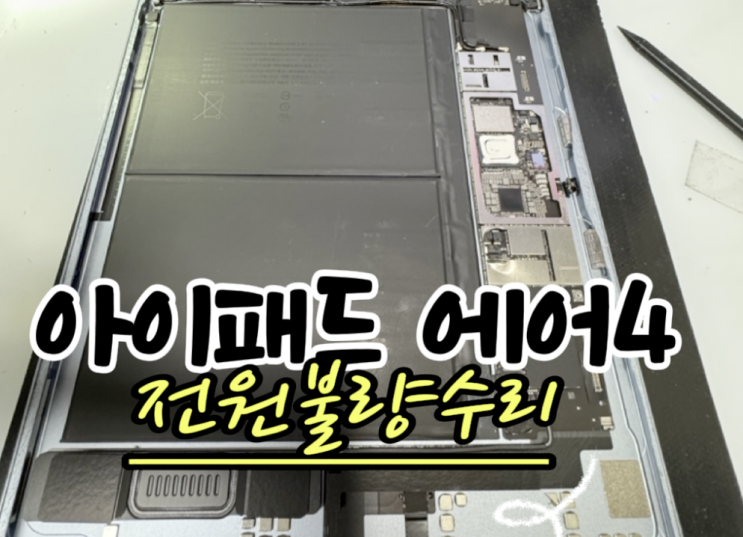

내부를 열어보겠습니다. 아이패드는 액정을 여는 작업이 제일 긴장됩니다.

강력한 접착제로 붙어 있는 상태라, 액정을 때다가 액정이 깨지는 일이 많습니다. 그렇지 않다면 케이블을 끊어 먹는 경우도 흔합니다.

손재주가 좋다고,액정을 때보겠다고 한다면 말리고 싶습니다. 액정을 때고 쉴드캔을 열어 보았습니다.

충전기를 꽃으면 기본 전압 (PPBUS_MAIN)쪽에 쇼트값이 있었습니다. 보면 탄탄 콘덴서가 탄게 보이네요.

이렇게 육안으로 확인이 가능한 수리는 좀 수월합니다. 쇼트란 전원단 라인이 정상적인 부하를 거치지 않고, 그라운드(GND)로 바로 빠져 버리는 겁니다.

예를 들자면 물이 나오는 고무호수에 고무호수를 따라 물이 나와야 되는데, 중간에 구멍이나 옆으로 세어 버린다고 이해 하면...
