필름두께 검사 소프트웨어 개발(CL-3000)

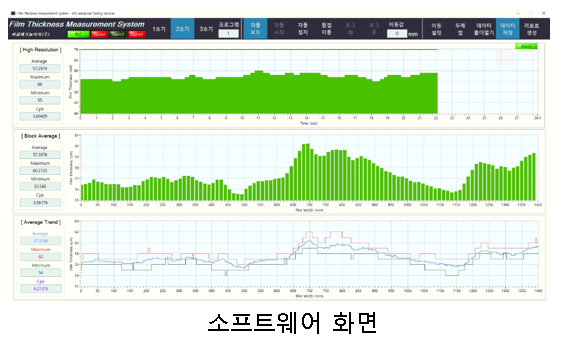

• 프로젝트 명 – 필름두께 검사 소프트웨어 개발 – 동축 변위 센서를 이용하여 필름두께를 검사하는 소프트웨어 - 센서 정보 : 키엔스 컨트롤러 CL-3000 1대, 센서 CL-PT010 3EA • 수행업무 - 필름 생산공정에서 필름의 양산검사를 위해 공정 PLC와 연동하여 생산작업 중 초소형 레이저 동축 변위 센서를 이용하여 필름 두께를 측정하여 필름 두께의 평균, 최대, 최소, Cpk를 산출하는 소프트웨어 개발 • 소프트웨어 주요 기능 – 키엔스 컨트롤러 데이터 계측 및 PLC 통신 (동작 명령 전송) – 필름 폭방향(좌우)의 두께 측정 및 평균, 최대, 최소, 트렌드 등 그래프 – 최신 10회 측정값 및 총 측정값의 누적 평균 그래프, 두께 칼라맵 – 센서 Setup : 위치, 이동속도, 측정간격, 두께 설정 – 엑셀 데이터 저장, 당일 작업분 보고서 생성 – 측정시작/종료, 화면이동, Lot# 입력, 측정값 스펙 설정 등 컨트롤 – 측정값 판정 및 알람 표시 – 3개 공정 개...
