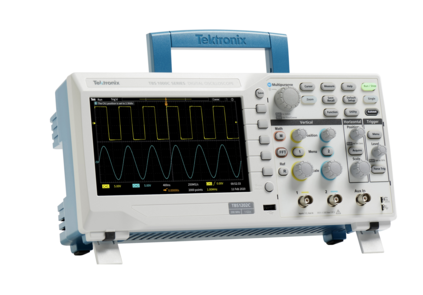

Tektronix TBS1000C 사용자 가이드

1. 제품 개요 및 핵심 사양 TBS1000C 시리즈는 교육용 및 기초 설계용으로 설계되어 인터페이스가 매우 직관적입니다.

특히 초보자를 위한 'HelpEverywhere' 기능이 탑재되어 있어 학습용 가이드를 만들기에 최적입니다. 대역폭: 50MHz ~ 200MHz - 오실로스코프가 왜곡 없이 측정할 수 있는 최대 신호 속도입니다 채널 수: 2채널 (아날로그) - 초당 10억 번 신호를 찍어서 기록한다는 뜻입니다.

이 숫자가 높을수록 빠르게 변하는 신호를 더 촘촘하고 정확하게 그려냅니다 샘플링 속도: 채널당 1.0GS/s 디스플레이: 7인치 WVGA 컬러 디스플레이 특이사항: '스코프 도입부(Scope Intro)' 소프트웨어 내장으로 장비 조작법 교육 가능 Tektronix TBS1000C 2. 5단계 표준 동작절차 가이드 Step 1: 준비 및 프로브 보정 (가장 먼저 할 일) 장비를 켜고 프로브를 연결한 뒤, 화면 우측 하단의 금속 단자에 프로브 끝을 걸어줍니다. 방법: 화면...
