네트워크 분석기를 이용한 RF 부품 특성 측정

1. 장비 구성 및 필수 준비물 - 측정 개요: 안테나, 케이블, 필터 등의 부품에 RF 신호를 입력하고, 반사되거나 투과된 신호의 비율(S-파라미터)을 측정하여 부품의 성능과 임피던스 매칭 상태를 분석하는 시험입니다.

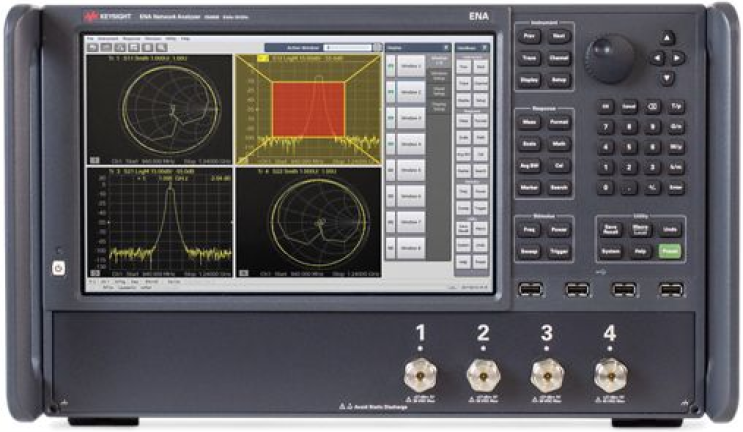

항목 추천 사양 용도 네트워크 분석기 Keysight E5080B ENA S-파라미터 및 임피던스 정밀 분석 테스트 케이블 위상 안정형 RF 케이블 측정 결과의 위상 및 진폭 안정성 확보 교정(Cal) 키 E-Cal 모듈 혹은 기계식 Cal 키 케이블과 어댑터에 의한 오차 제거 체결 도구 RF 토크 렌치(8 lb-in) 커넥터 연결 시 일정한 접촉 압력 유지 Keysight E5080B ENA 2. 장비의 주요 용도 VNA는 단순한 관찰을 넘어 부품이 무선 신호와 얼마나 '조화(Matching)'를 이루는지 평가합니다.

반사 손실(S11) 측정: 안테나가 신호를 공중으로 잘 내뿜는지, 아니면 내부로 다시 튕겨내는지 확인합니다. 삽입 손실(S21) 측정: 필터나 케이블...
