안녕하세요. 지금까지 Intrinsic반도체, P형, N형 반도체의 기본 성질과 작동 원리, 반도체에서 전자와 Hole의 농도, Drift, Diffusion전류와 전류밀도에 대해 알아보았습니다.
이전 포스팅에 내용을 정리해두었습니다. 이번 포스팅에서는 PN Junction(PN접합)에 대해 다룰 예정입니다.
PN Junction은 이름에서처럼 알 수 있듯이 P형 반도체와 N형 반도체가 접합된 영역을 말합니다. PN Junction을 하게 되면 생기는 전기적 특성은 다이오드와 트랜지스터 등 여러 전자 소자의 핵심 작동 원리입니다.

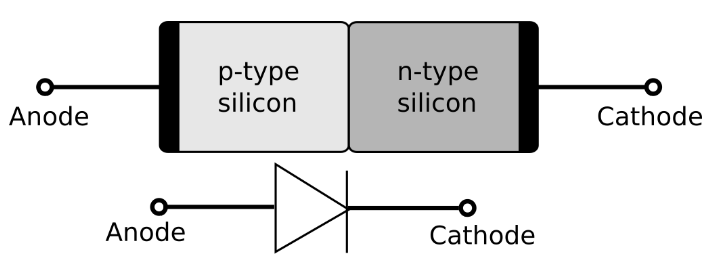

그림과 같이 p-Type 반도체와 n-Type 반도체를 접합한 형태가 PN Junction입니다. PN Junction에서는 전류가 흐르는 방향에 따라 Anode와 Cathode가 정의됩니다. p-Type반도체와 연결된 전극은 Anode, 반대쪽은 Cathode가 되며, 전류는 항상 Anode에서 Cathode를 향하는 방향으로 흐르게 됩니다.
(P형에서 ...
![[반도체]PN Junction(PN 접합), Depletion Region(공핍층)](https://mblogthumb-phinf.pstatic.net/MjAyNDEwMDFfMTg4/MDAxNzI3NzczOTM0ODY2.3kPgTL7clAb4y4tTBaZAQAcHj7L5X6sJFvHCVWLMcSYg._XzdyZOsmoSTF8iCvkY5NL7kkhzhJrqb-hR5TGGbTPkg.PNG/image.png?type=w2)
#
