이산화탄소 소화설비

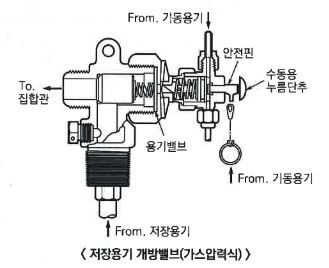

【이산화탄소 소화설비】 이산화탄소 소화설비 ⊙ 이산화탄소의 주된 소화효과인 질식 소화를 목적으로 이산화탄소 소화약제를 방출하여 산소의 농도를 저하시켜 소화하는 설비 <구성요소> ① 저장용기 ② 이산화탄소 소화약제 ③ 기동장치 ④ 감지기 ⑤ 배관 ⑥ 선택밸브 ⑦ 분사헤드 ⑧ 음향경보장치 ⑨ 자동폐쇄장치 ⑩ 제어반 ⑪ 전원 ⑫ 배선 [참고] 이산화탄소 소화설비 작동 흐름도 [참고] 저압식 이산화탄소 소화설비의 평상시 밸브 상태 브리더 밸브 (Breather valve) : 압력을 경감해 주기 위한 목적의 특수밸브로서 저장탱 크와 같은 용기 상부에 설치하여 내부의 압력을 배출시키거나 외부의 공기를 내부로 유 입하여 탱크내 적정압력을 유지하는 밸브로서 탱크내 운전압력 이상으로 가압될 경우 내부의 압력을 외부로 배출하여 압력을 떨어 뜨리고 내부에 진공압력이 형성될 경우 외 부 공기를 내부로 유입시켜 진공을 깨는 (Breaking)역할을 한다. 1. 저장용기 (NFTC 106 2.1) 나올...
