성능시험배관을 통한 펌프 성능시험 적정 여부확인

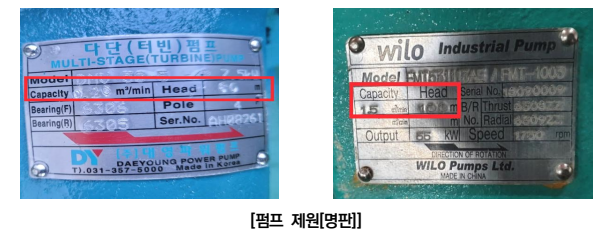

① 펌프성능시험을 통하여 체절운전 시 정격토출압력의 140%이하 정격토출량의 100%운전 시 정격토출압력의 100%인지 확인 정격토출량의 150%운전 시 정격토출압력의 65%이상인지 확인 ② 펌프성능시험 방법 <사전준비> 제어반에서 주펌프, 충압펌프 정지 - 감시제어반 : 선택스위치 정지, 동력제어반 : 선택스위치 수동 펌프토출측 밸브 폐쇄 유량측정장치에 100%, 150% 유량 표시(펌프의 정격토출량 확인) 펌프 토출측 압력계에 정격토출압력의 65%와 정격토출압력 및 정격토출압력 의 140% 압력 표시(펌프의 양정확인) ※ 점검대상물의 건축허가 신청 시점 확인하여 성능시험 실시 및 결과 기재 [펌프성능시험] <체절운전> 펌프의 토출측 및 성능시험배관의 개폐밸브(①, ②) 폐쇄여부 확인 릴리프밸브 상단캡을 열어, 조절볼트를 시계방향으로 돌려 완전폐쇄 동력제어반에서 주펌프 수동기동 압력계를 확인하여 정격토출압력의 140% 이하인지 확인 릴리프밸브 조절볼트를 반시계...
