절연저항(Mega)테스터기 사용법 바로알기

이야기 전개 메거테스터기는 누전측정만 하는 것은 아니다. 누전이 발생했을 때 메거테스터기의 측정 원리 1.

메거테스터기는 누전측정만 하는 것은 아니다. 메거테스터기는 절연저항 [Ω], 교류전압, 배터리 상태, 도통시험[전선 단선 여부]을 할 수 있는 기기입니다.

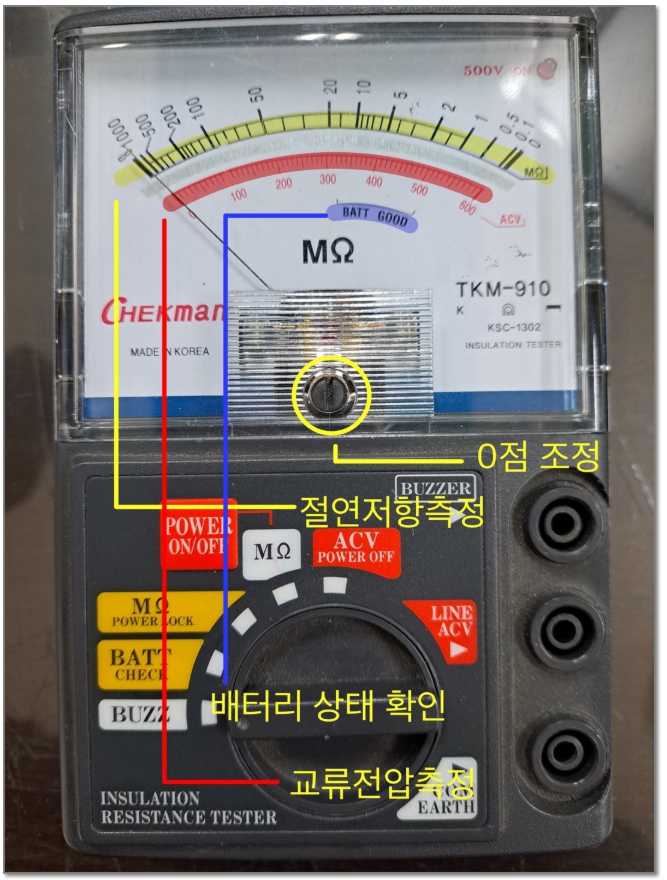

배터리 상태는 메거테스터기의 전원(배터리)의 충전상태를 알려 줍니다. 메거테스터기의 리드선은 빨간선과 검은선이 있습니다. ⊙ 검은선은 중선선, 접지선, 공통선, (-)선으로 맨 아래 구멍에 연결합니다. ⊙ 빨간선은 활선, 전원선, (+)선입니다. - 통전시험(도통시험)을 할 때는 맨 위쪽 구멍에 연결합니다. - 가운데 구멍에 연결하여 교류접압 측정 및 누전테스트(절연저항측정)를 합니다.

위 그림과 같이 맨 위 구멍에 빨간 리드선을 연결하여 통전시험을 합니다. 가운데 구멍에 빨간 리드선을 연결하여 누전테스트와 교류전압측정을 합니다.

이제 각 단자별 사용법에 대해 알아 봅시다. ① 부저 테스터 : 빨간선을 맨 위쪽 구멍...
