스프링클러설비의 종류

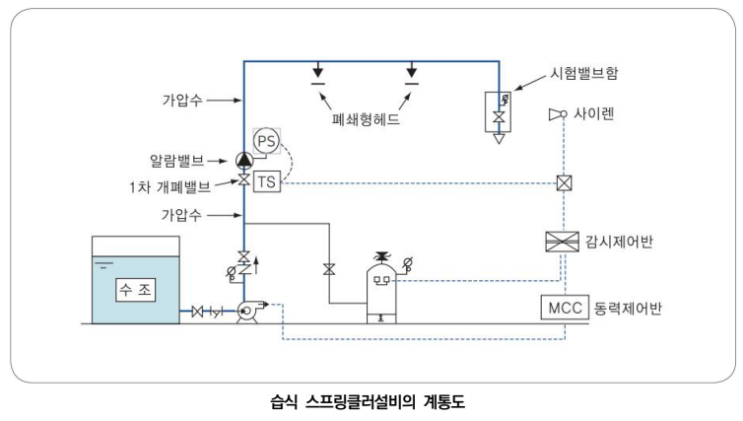

1. 습식스프링클러설비 습식 유수검지장치(알람밸브)를 중심으로 1,2차측 배관이 가압수로 유지되어 있다가 화재 시 열에 의한 헤드 개방으로 배관내의 유수가 발생하여 소화하는 방식 가.

작동 순서 ① 화재발생 ② 헤드 개방 및 방수 ③ 2차측 배관 압력 저하 ④ 1차측 압력에 의해 습식 유수검지장치의 클래퍼 개방 ⑤ 습식 유수검지장치의 압력스위치 작동 사이렌 경보, 감시제어반의 화재표시등, 밸브개방표시등 점등 ⑥ 배관 내 압력저하로 기동용수압개폐장치의 압력스위치 작동 펌프 기동 나. 습식 유수검지장치(알람밸브) 밸브 본체 내부의 클래퍼를 중심으로 2차측(헤드측)의 수압이 낮아지면 1차측(펌프측) 의 압력 으로 클래퍼가 개방되며, 클래퍼가 개방되면서 시트링 홀로 물이 들어가 압력 스위치를 동작시키거나, 클래퍼 개방으로 발생한 전기적 접점신호로 압력스위치를 동작시키거나, 패들이 유수의 흐름을 검지하여 발생한 전기적 접점신호로 압력스위치 를 동작시켜 제어반에 밸브개방 신호를 전달하는...
