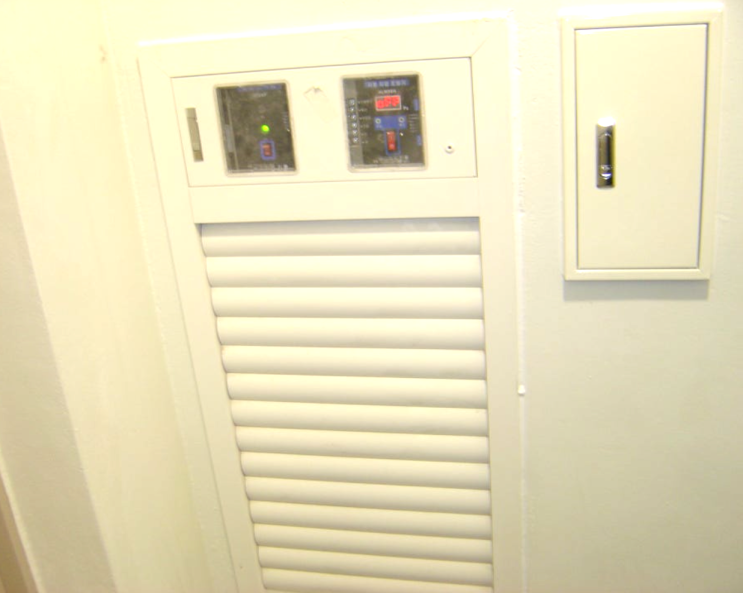

급기댐퍼, 수동조작함 결선 및 작동원리

제연설비 중 급기댐퍼에 대하여 알아 보자. 급기댐퍼는 화재가 발생하였을 때 소방대상물의 계단이나 복도에 깨끗한 공기를 불어 넣어 줌으로써 유독가스의 확산을 막고 피난경로를 확보해 주는 설비이다.

급기댐퍼 결선방법 먼저 급기댐퍼의 수동조작함의 결선 방법에 대해 알아 보자. 먼저 댐퍼의 감지기가 화재를 감지하면 중계기에 입력신호를 주어야 하므로 감지기 +,- 단자와 중계기의 입력단자1을 연결한다.

또한 중계기에는 수동조작함에서도 화재신호를 줄 수 있으므로 수동조작함 공통, 기동단자와 중계기의 입력 2단자를 연결한다. 기동신호에 따라 댐퍼의 모터가 작동하면 확인신호가 중계기에 수신되므로 중계기의 출력 1단자와 수동조작함의 공통단자와 DC24V 단자를 연결한다.

수동조작함의 확인(+)의 중계기의 확인 신호를 받아 수동조작함의 표시등을 점등하기 위한 전원선 단자이다. 이번에는 급기댐퍼의 판넬과 수신기, 급기모터의 결선을 알아 보자.

전원단자와 급기모터 전원단자는 연결되어 있다고 본다. 댐퍼전...
