간이스프링클러설비 점검표 작성 요령

1. 간이스프링클러설비 점검표 가.

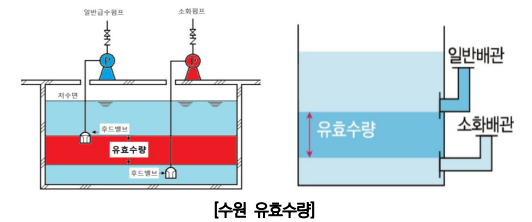

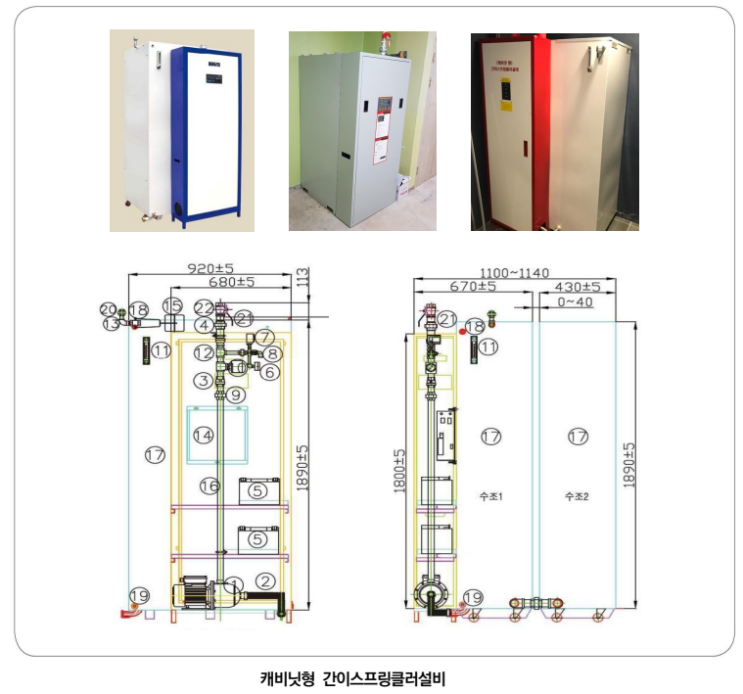

수원 수원의 유효수량 적정 여부 (겸용설비 포함) 【점검방법 및 항목】 ① 옥내소화전설비 점검 준용 ② 수원량 산출 ∙ N개(기준갯수) x 80LPM x 20min (예시, 아파트 기준갯수 10개 x 80Lpm x 20min = 16 이상) ③ 겸용설비일 경우 수원량은 합한량 이상으로 확보할 것 ④ 소화수조 전용일 경우 유효수량 확보 여부 확인 ⊙ 수면에서 소화배관 윗면까지 높이 ⑤ 소화수조 일반급수와 겸용일 경우 유효수량 확보 여부 확인 ∙ 일반배관 밑면에 서 소화배관 윗면까지 높이 ⑥ 다른 설비(소화설비 외 일반설비)와 겸용하는 경우 풋밸브 또는 흡수구의 위치 를 파악하여 유효수량을 확인 【점검결과】 O, X 나. 수조 자동급수장치 설치 여부 【점검방법 및 항목】 ① 캐비닛형간이스프링클러설비는 수조와 펌프가 일체형으로 설치 ⊙ 일반적으로 수조의 수위가 1/3 저하 시 자동급수 됨 (설치된 볼탑으로 급수시점 조절 가능) ② 상수도직결형간이스프...
