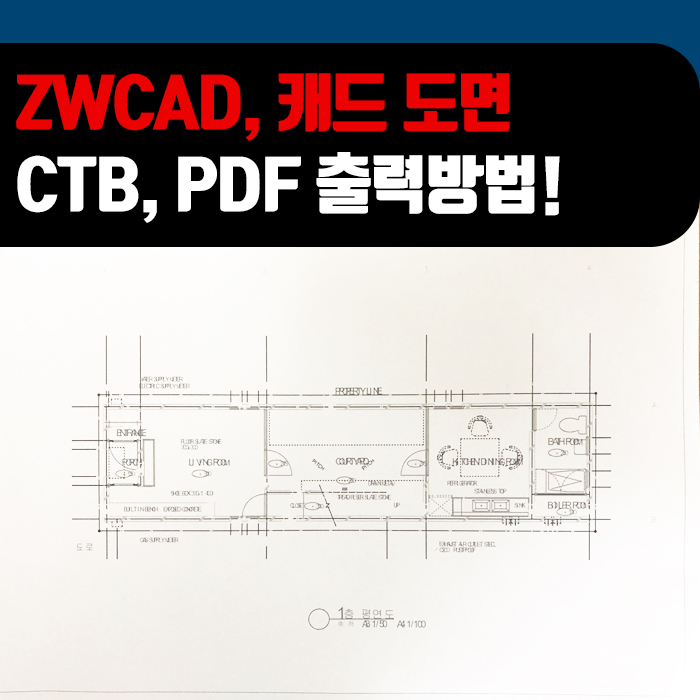

대안캐드 1위 ZW캐드 : 캐드 도면 출력하는 방법!(CTB, PDF)

안녕하세요. ZWCAD 상업총판 블루티엔에스입니다.

오늘은 캐드 작업후 CAD 도면을 출력하는 방법을 준비해보았습니다. 방법은 CTB추가로 도면을 출력하는 기본 출력방법과 PDF로 출력하는 방법 두가지를 준비해보았습니다.

ZWCAD 기본 출력방법 (CTB 추가방법) 1.출력 할 도면 OPEN 2.명령어 ‘PLOT’ 입력 또는 단축키 ‘ctrl + P’ 를 사용하여 출력 환경 설정 실행 3.아래와 같이 "플롯 - Model" 창이 나타납니다. - "플롯 - Model"창 화면 구성안내를 확인하고, 1~5를 원하는 내용에 맞게 설정해주세요. - 5번에서 “창”을 선택 시 플롯 창이 사라집니다. 4.출력할 도면의 끝점과 그 대각선 끝점을 선택합니다. 5.아래1~2번은 출력할 도면의 위치를 용지의 중심으로 설정하는 기능입니다. 필요에 따라 체크해주세요. 6. 3번은 출력될 도면의 용지 출력방향을 선택할수 있습니다. 7. 4번 플롯스타일 테이블 기능으로 기존에 추가해놓았던 CTB...
