안녕하세요. ZWCAD 상업총판 블루티엔에스입니다.

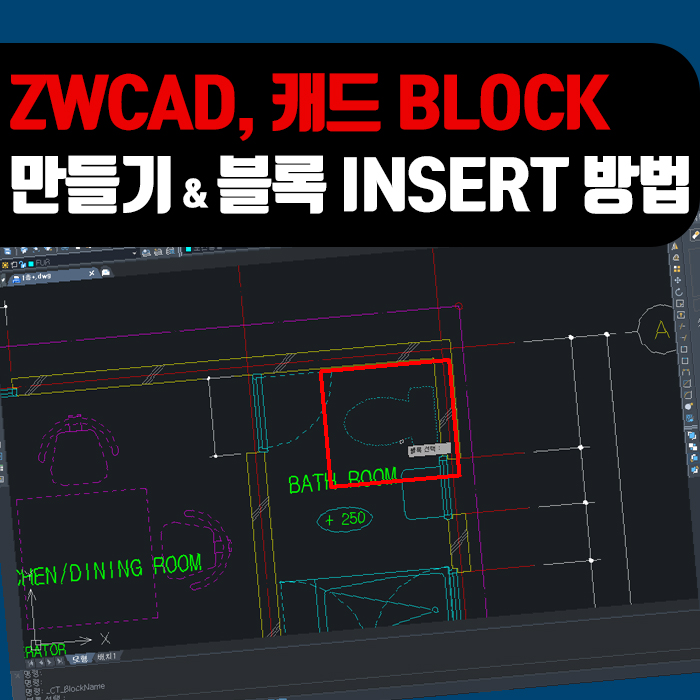

오늘은 ZWCAD 블록만들기 및 집어넣기 방법인 명령어 Block과 Insert 사용 방법을 알아보겠습니다. CAD BLOCK 명령어, 블록 만들기 방법 1.
블록기능이 필요한 도면을 실행 2. 명령어창에 B(BLOCK)을 입력하여 실행 3.
"블록 정의" 창이 나타나면 [이름 / 설명] 영역에 내용을 기입 4. [객체 선택(E)] 앞의 아이콘을 클릭 5.
도면으로 화면이 돌아오면 블록을 만들고자 하는 객체를 선택한 후 "Enter" 6. 다시 "블록 정의"창이 나타나면 [베이스포인트 선택] 앞의 아이콘을 클릭 7.
다시 도면이 나타나면 조금전 선택했던 객체의 "베이스 포인트(끝점)"을 지정합니다. 8. 끝점을 지정하면 다시 [블록 정의]창으로 돌아오며, 확인을 눌러주면 지정한 객체의 블록만들기가 완료됩니다.
CAD INSERT 명령어, 블록 넣기/가져오기 방법 1. 블록을 넣을 도면을 실행 시킨후 명령어 창에 명령...
#
