전력 간선 보호

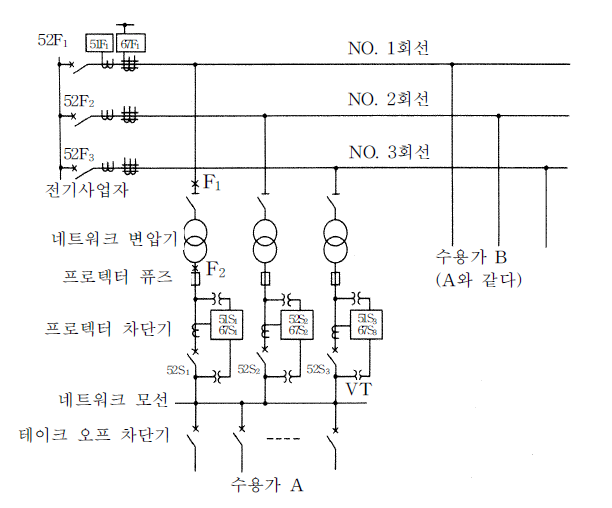

건축물 내 전력 간선은 고압으로 6.6 kV, 3.3 kV 공급계통이 많고, 저압 전력 간선은 일반적으로 380 V급을 사용하며, 이에 대한 보호는 단락보호와 과전류 보호, 지락보호를 시행 고압계통의 단락 보호 1 자가용발전설비가 설치 운전하는 경우에도 대부분 주변압기 2차 모선에 연결 운전되므로 2차 모선 이후의 부하에 대한 전력 간선은 방사상 계통으로 되어 어느 간선의 사고 시 흐르는 전류의 방향은 일정. 따라서, 일반적으로 보호계 전기는 방향성이 없는 과전류계전기를 적용하여 보호.

다만, 선로의 부하가 크고 선로 인출 측 사고전류와 말단 사고전류의 크기가 비슷하여 과전류계전기로써 충분한 보호협조를 얻을 수 없는 계통에는 별도의 선로 보호전용의 파일롯 계전기 등을 적용 2 주요 전력간선 계통에는 신뢰도 향상을 위하여 3 CT와 과전류계전기 3 대를 설치 3 과전류계전기의 시간-동작시간 특성 선정은 적용하는 계통 특성과 인접 보호구간에 사용하고 있는 계전기의 한시 동작특성에 의하여...
