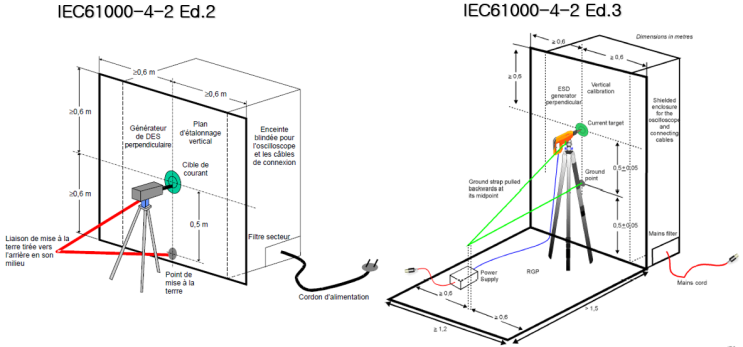

IEC 61000-4-2 Ed.3 (정전기 방전 내성 시험) ISO 10605 Ed.3 (자동차 전자장비용 ESD 시험) ESD 방전 전류파형 측정 지그 변경 (IEC61000-4-2Ed.3) 정전기시험 규격 변동 ・Current Target 높이 변경 : 0.6m에서 1m로 변경 ・ESD Current Target Mounting Plate 높이 변경 : 1.2m에서 1.6m로 변경 ・재현성을 높이기 위해 RGP(바닥 접지면) 추가(1.2m x 1.5m 이상) : ESD시험기는 RGP위에 위치 ・ESD 시험기 Ground 케이블 위치 명확해짐 : 0.5m 높이 ESD시험기 방전 전류파형의 검증 ESD규격변동 정전기시험규격변동 ESD 시험환경 변경 (ISO10605Ed.3) ISO10605 * 주요변경 내용 * ・바닥 Ground Plane 제외 ・HCP(Horizontal Coupling Plane) : ESD시험의 기준 전위 ・Discharge Resistance Cable(47...
