CNC 작업가이드

CNC작업을 맡기실 때 꼭 봐야할 <작업파일 가이드>입니다 아래 내용을 참고하여 작업시 불량이 나지않고 깔끔한 작업이 가능합니다 *CNC에 대해서 접해보지 않는 분들에게는 이해하기가 어려울 것이라고 생각됩니다 전공 학생이나 업체 등 설명에 대해서 이해가 가시는 분들은 가급적 하던의 가이드를 참고하여 도면을 그려주시면 더욱 원활하게 작업이 가능합니다. 이해가 안가는 분들은 연락을 주시면 최대한 도와드리도록 하겠습니다.

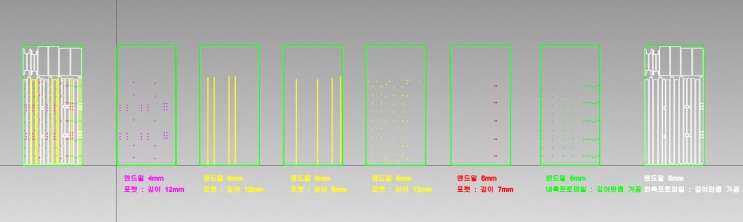

목차 작업할 파일의 레이어를 분류 해주세요 내부컷팅1, 외부컷팅2, 3mm홈파기, 5mm홈파기, 외부컷팅2등 1개의 파일내에 모든 도면을 넣어주세요 작업 모델의 크기는 실제 작업항 도면의 크기 그대로 보내주세요. 도면 작업시 소재보다 13mm 이상 Offset 해서 안쪽에서 작업해주세요 (테두리에 공간이 없으면 불량 납니다) 오브젝트와 오브젝트간 간격은 최소 15mm 이상 띄워주세요 오브젝트끼리 간격이 가까울 경우 엔드밀이 지나가다가 칩핑이 제대로 안되어 불량의 원인이 ...
