FA Design :: Ball Screw Lead 위치 결정 정도 선정 볼스크류 리드 정도 선정 방법 예를 들어 스트로크가 500mm 인데 ±20의 정도[Positioning Accuracy, 위치결정정도]가 필요하다고 하면 실제 사용하는 나사부의 유효 길이는 아래 이미지와 같이 필요 스트로크 + 너트 길이 + 여유 길이가 될 것입니다. 나사부 유효길이 = 스트로크[Stroke] + 너트 길이 + 여유 길이 [스트로크 : 500mm / 너트 길이 : 100mm / 여유 : 50mm] = 500 + 100 + 50 = 650mm 우선 나사부 유효길이에서 650mm가 해당되는 구간[630 초과 800 이하]을 찾고 대표 이동량 오차가 ±20이하인 값을 만족하는 C3[±18] 등급을 선정하게 됩니다.
왜 대표이동량오차[Ep] 값이 위치결정정도가 되나요? 볼스크류 정도 규격이 나와 있는 ISO3408-3 찾아보니 아래와 같은 내용이 있습니다.

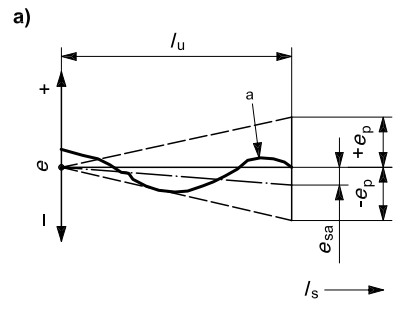

아래 이미지는 a)는 기준이동량[for the...
#
