공압실린더 파손 사례

안녕하세요 여러분! 이번 시간에는 공압실린더 파손 사례에 대해서 소개드리겠습니다.

공압 실린더 사용시 플로팅 조인트를 사용하지 않는 경우가 종종 있습니다. 기구적으로 조립이 잘 되어있는 경우 단시간에는 문제가 되지는 않겠지만 플로팅 조인트 미적용으로 장시간 사용시 실린더가 어떻게 파손되는지 알아보겠습니다.

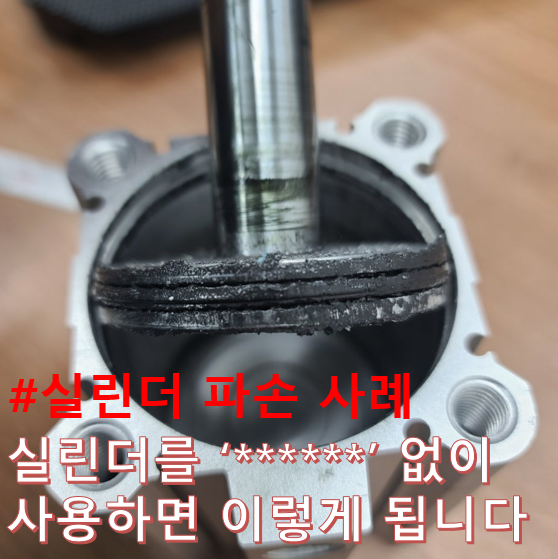

대략 30만회 정도 구동한 공압 실린더 내부 사진입니다. 실린더에서 에어가 누설되어 실린더를 해체해보니 실린더 패킹이 갈림이 발생하여 내부가 처참합니다.

실린더 파손 원인은? 아래 사진과 같이 실린더 로드 끝단에 평면 형태의 블럭으로 다른 면에 접촉하여 댐핑 역할을 해주는 구조였습니다.

공간적인 제약으로 인해서 플로팅조인트를 사용하지 못하였습니다. 평면과 평면이 접촉되는 구조이기 때문에 실린더 설치 형상이나 블럭의 형태에 따라서 실린더 로드에 축방향 하중이 아닌 편하중이 발생될 수도 있는 상황입니다.

다만 같이 사용한 4개의 동일한 실린더 중에서 1,2개에서 먼저 이런 현상이 발생...
