안녕하세요 여러분! 최근에 사용했던 미스미 경제형 제품중에서 볼스크류 사용 사례에 대해서 알아보겠습니다.
위치정밀도가 필요없는 반송용 용도로 사용하는데 저가형 제품으로 사용을 해야 하는 상황이라 TMI 제품을 사용하려다가 최근에 미스미에서 출시된 미스미 경제형 제품이 적합하다 싶어서 선정해서 사용을 했습니다. 경제형 제품의 경우 카다로그도 노란색이고 제품도 노란색입니다.
전조 볼나사 사양에 축경은 15mm 리드는 5mm인 제품으로 선정을 했습니다. 정밀도는 C7으로 되어 있네요.
볼스크류가 입고 되고 조립이 진행되는데... 제조팀에서 갑자기 전화가 옵니다.

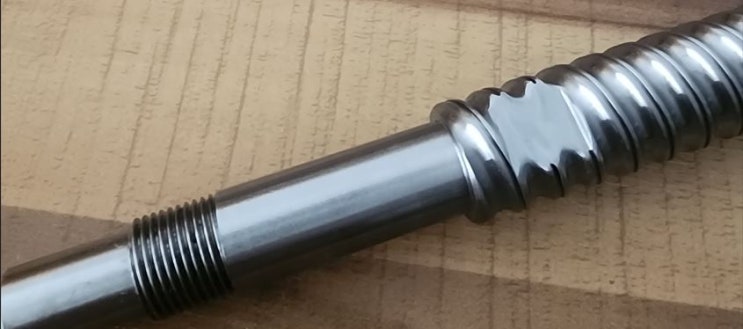

볼스크류 고정측에 스패너 홈 가공이 안 되어 있다고 합니다. 사실 THK나 한산이소꾸에서 나오는 볼스크류를 제법 많이 사용해보았는데 스패너 자리가 없어서 문제가 되었던 적은 한 번도 없었습니다.
미스미 경제형 제품 카다로그를 보니 고정측 스패너 홈 가공이 옵션으로 선택하여 SZC라는 코드를 표기해줘야 스패너 홈 가공이 추가되네요....
#
