안녕하세요 여러분! 이번 시간에는 증압밸브[Booster Regulator]에 대해서 알아보겠습니다.
즉 일반적인 공압의 경우 공장에서 사용하는 압력이 0.4 ~ 0.6 MPa 내외 입니다. 경우에 따라서 공급되고 있는 압력보다 더 높은 압력이 필요한 경우가 있습니다.
공급 압력이 0.5MPa인데 0.7 MPa 의 압력이 필요한 경우 공장 전체의 압력을 올리는 것은 쉽지 않습니다. 이런 경우 사용할 수 있는 방법이 증압밸브를 사용하여 부분으로 공압을 증압하는 것입니다.
증압밸브 사용 사례 에어실린더를 이용하여 대상물에 압력을 가하는 구조로 설계를 하는데 에어 실린더의 낼수 있는 압력은 일반적으로 수압면적에 비례합니다. 튜브내경 125mm 실린더를 사용했는데 일반적으로 현장에서 사용하는 압력인 0.5MPa에서는 이론상 추력이 6136N입니다.
필요한 추력은 8000N 이상이 필요한데 이런 경우 수압면적이 더 큰 튜브 내경의 실린더를 사용하는 방법과 사용압력을 0.7MPa로 올리는 방법...
#
Booster
#
증압밸브선정
#

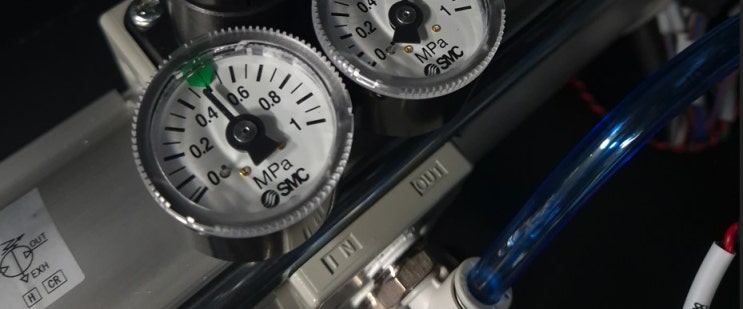

증압밸브사용사례
#
