안녕하세요 여러분! 이번 시간에는 최근에 사용했던 로터리 실린더 [Rotary Cylinder]에 대해서 알아보겠습니다.
에어 실린더 중에 직선 운동이 아닌 회전운동이 필요한 경우 사용 가능한 것이 바로 로터리 실린더 입니다. 구동 방식에 따라 베인 타입과 랙피니언 타입으로 구분되어 있습니다.
베인[Vane] 타입의 경우 주로 추력이 작은 모델에 사용을 하는 경우가 많습니다. Vane 타입의 내부는 아래와 같습니다.

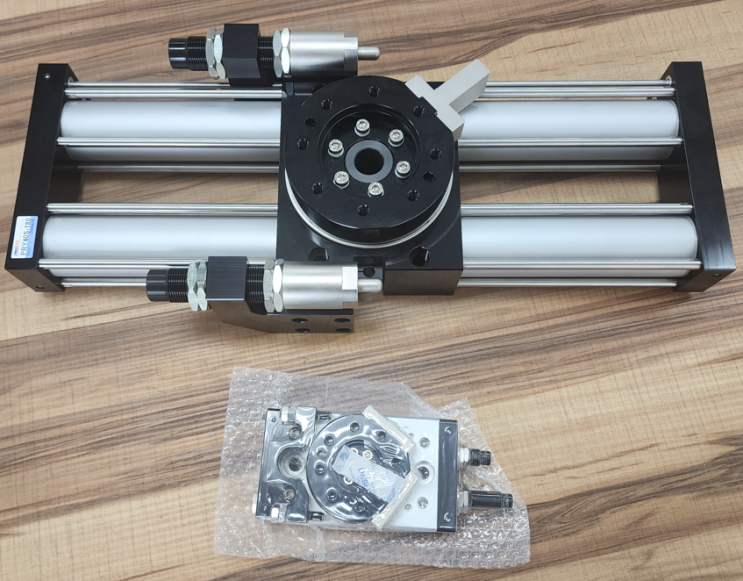

위 사진의 검은색 플라스틱이 Vane입니다. 반면에 랙피니언 타입의 경우 외형이 주로 원형이 아닌 각형 형태를 가지고 있습니다.
아래와 같이 내부구조가 랙 피니언 기어와 같은 형태로 되어 있습니다. 랙 피니언 타입의 경우 소형보다는 조금 더 사이즈가 큰 제품이 많습니다.
아울러 회전 축을 지지하기 위한 베어링이 적용되어 있어서 중량이 조금 나가는 제품도 별도의 지지구조나 베어링 없이 바로 사용이 가능합니다. 선정 사례 사용했던 제품은 P&M에서 나오는 PRY-S 모델입니...
#
