Metastability를 이해하기 위해서는 Flip flop의 내부 작동 원리를 살펴볼 필요가 있습니다. D-Flipflop을 설계하는 대표적인 방법은 Inverter gate를 사용하는 것입니다.
대학교 1학년 수준의 디지털 공학으로 돌아가보겠습니다. 'Dynamic D Flip flop' vs 'Static D Flip flop' Flipflop은 100년도 더 전에 만들어졌습니다.
진공관으로요. NAND, NOR로 만드는 Flipflop도 있었지만, 가장 양산 비용이 저렴하고, PPA가 좋은 Flip flop으로 발전해왔고, 현대에는 아래 형태의 Flip flop을 많이 사용하고 있습니다.

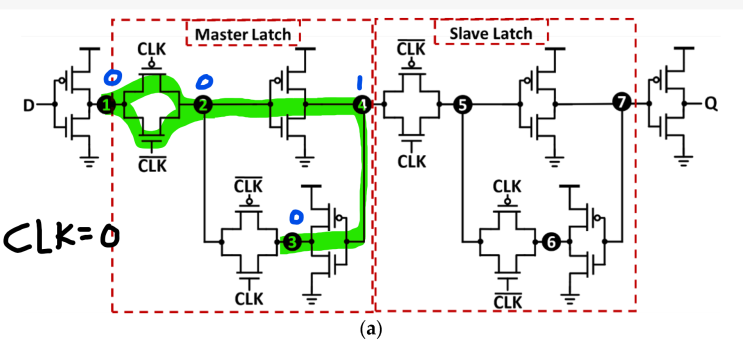

Foundry에서 Fabless에게 전달해주는 PDK의 Standard cell library에서 가장 많이 사용되고 있는 D Flipflop은 Master slave D Flipflop입니다. 그 중에서도 Transmission Gate D Flip Flop, TGFF라고 불리는 회로입니...
