힘 못쓰는 래프터, 래프터가 휘기 시작하면 구조하자는 이미 진행 중이다. 휨 모멘트를 잡아야 벽체 벌어짐을 막을 수 있는데 그러려면 역할 부재를 이해하고 있어야 한다

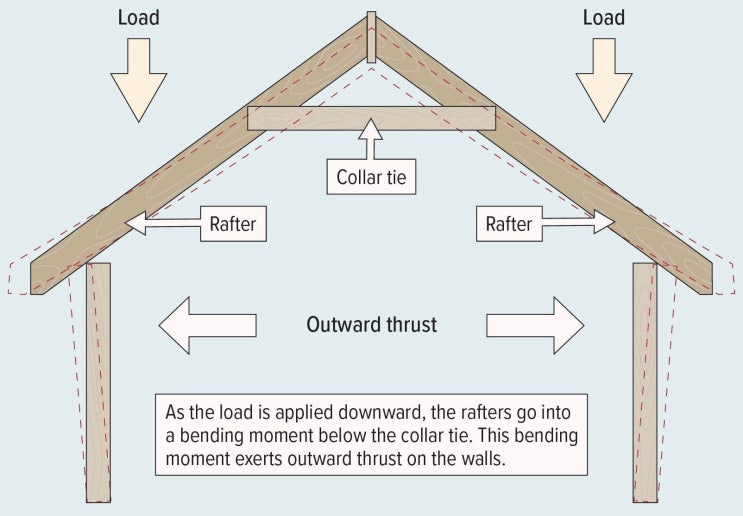

휨 모멘트 지붕 구조에서 하중은 항상 직선으로 내려오지 않는다. 서까래 위에 무게가 얹히는 순간 위에서 아래로 작용하던 직선 하중은 곡선 변형으로 바뀌는데 이때 서까래 하단에는 휨 모멘트가 발생하고 휘어진 서까래는 내려앉는 데서 그치지 않는다.

그 힘은 벽체를 바깥쪽으로 밀어내는 수평 추력으로 바뀌고 그 결과는 익숙한 결과를 도출한다. 지붕 용마루는 조금씩 처지고 벽은 눈에 띄지 않게 벌어지며 구조는 서서히 열린다 칼라 타이는 모든 문제를 해결하지 않는다 현장에서는 이렇게 말한다.

칼라 타이를 넣었으니 괜찮다고.... 그러나 칼라 타이는 바람에 의해 지붕이 들리는 것을 막는 부재로 인발력uplift을 제어하는 역할이지 벽을 밀어내는 힘까지 잡아주지는 못하기에 래프터 타이가 필요하다.

각자의 역할은 이렇다. -칼라 타이Collar Tie는 들림을 막는다 -래프터 타이Rafter Tie는 벌어짐을 막는다 래프터 타이 없이 서까래 휨이 발생하면 사실상 구조는 무방비 상태인 것이다.

휨 모...
