[캐드연습도면] Osnap 예제

Intro mechalove.liveklass.com 안녕하세요. 메카럽입니다.

이번에 공유해드리는 Osnap 연습 도면은 썸네일에서 보셨다시피 Osnap 기능 만으로 종이배 모양을 만들 수 있는 도면입니다. 그냥 기하학적인 도면 보다는 형상을 유추할 수 있는 도면이라면 조금 더 흥미를 가지고 연습하실 수 있지 않을까 생각해서 공유해드리기로 했습니다.

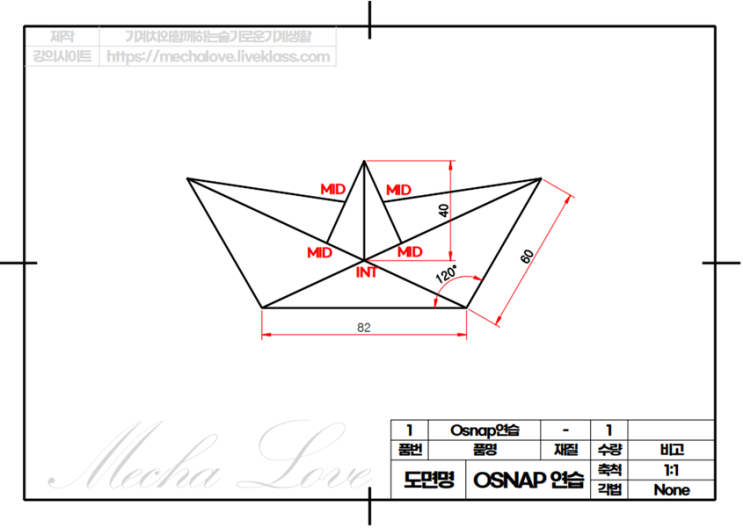

밑에 공유해드리는 PDF파일을 받으셔서 꼭 연습 또 연습 하시기 바랍니다. 메카캐드 강의 사이트 바로가기 [AutoCAD] Osnap 예제 - 02 mechalove.liveklass.com 이번 도면은 아래 치수가 나와 있는 부분 부터 작업 후 나머지는 Osnap을 이용해 작업하는 간단한 도면입니다.

사용되어지는 Osnap 기능은 교차(INT)와 중간(MID), 끝(END)을 이용해 작업해 보시기 바랍니다. 도면 분석해보기 mechalove.liveklass.com 분석 01.

위 도면에서 가장 먼저 해야할 일은 "종이배가 이쁘다."...
