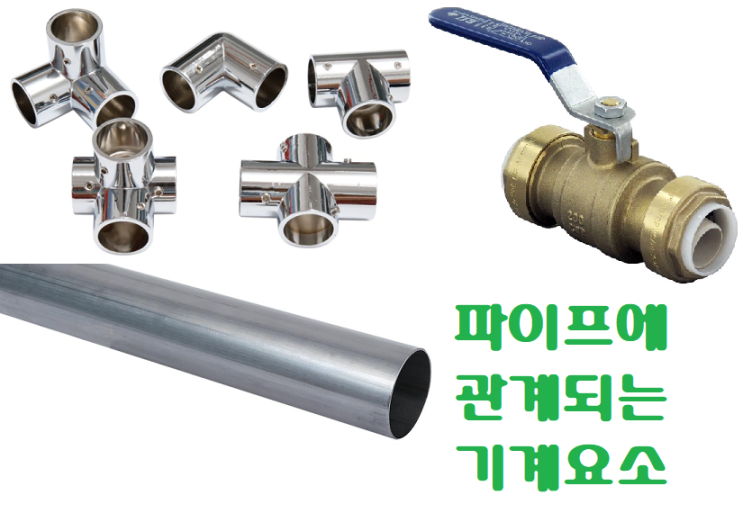

파이프에 관계되는 기계요소 - 파이프, 관이음, 밸브

파이프(Pipe : 관) 1. 파이프 설계 (1) 유량과 안지름 Q = Avm = πd² / 4 · (1 / 1000)² · vm [m³/sec], d = 1128√Q / vm [mm] Q : 유량, d : 안지름, vm : 평균유속 (2) 파이프의 강도 얇은 두께의 파이프 : 원주 방향의 강도(후프의 응력) σ1 = pD / 2t x 100 [N/mm²] , σ1 = pD / 2t [N/mm²] 얇은 두께의 파이프 : 축 방향의 강도 σ2 = pD / 4t x 100 [N/mm²], σ2 = pD / 4t [N/mm²] 얇은 두께의 파이프 : 얇은 살 두께의 구형의 강도 σ = pDS / 200·σ·η [N/mm²] 두께 t = pDS / 200·σt·η + C [mm] C : 부식에 대한 상수 관이음(pipe joint) 1.

파이프 이음의 종류 (1) 플랜지 이음 지름이 비교적 큰 관에 사용되며 관을 가끔 분해할 필요가 있는 경우에 사용된다. (2) 나사 이음 관용 나사에 의하...
