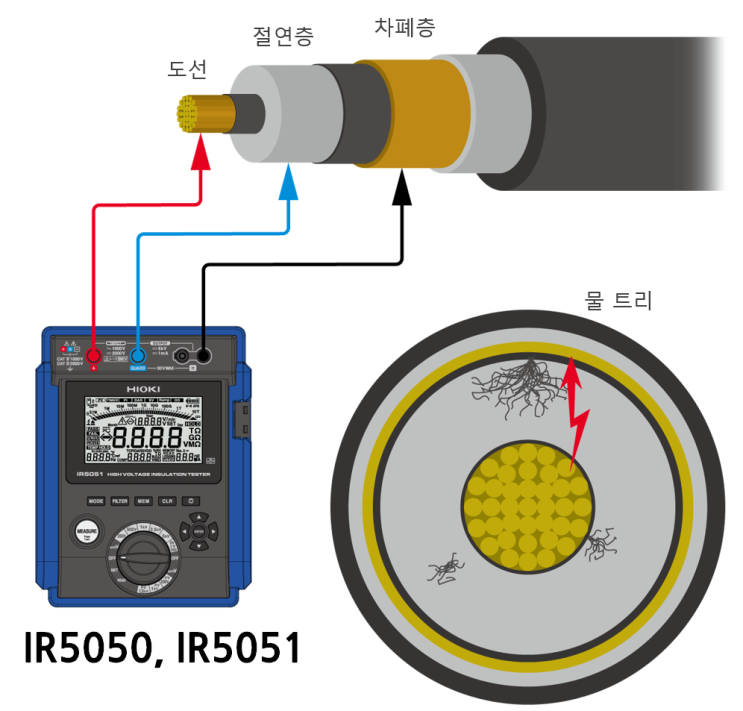

고전압 절연저항계 IR5050,IR5051 ③고압케이블의 절연저항측정

IEEE Std. 400-2012의 권고에 따라 최근 고전압 케이블의 절연 저항 측정은 다음과 같은 관점이 중요해지고 있습니다. 1. 파괴시험을 하지 않는다.

시험 전압을 최대한 억제한다. 전압을 조금씩 높이고, 절연 불량이 있는 것으로 확인되면 더 이상 전압을 가하지 않는다. 2.

시험 후 방전 충분한 시간 동안 방전하여 전하가 없는 것을 확인한다. 3. 노후화된 케이블은 특히 전압을 높이지 않는다.

IEEE Std. 400-2012 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power cable Systems •시험 후에 잔류전하가 복전 후 교류 전압에 중첩되어 절연 파괴 사고를 일으키는 사례가 다수 발생함. •직류 인가가 물 트리 열화를 가속시킬 위험이 있다.

•위와 같은 이유로 5년 이상 사용한 정격 전압 5 kV 이상의 케이블에 직류 고압법을 적용하는 것은 권장하지 않는다. 왜 파괴 시...
