GL7000에 GL7-CHA 모듈 사용하여 진동측정

오늘은 오랜만에 Graphtec사의 GL7000 DAQ 솔루션에서 진동 측정하는 CHA 모듈에 대해서 공부하며, 관련 내용 포스팅해봅니다. 예전에 GL7000 제품이 업그레이드 되어 출시되었을때 포스팅한 자료는 하단에 링크 추가 했습니다.

참조하세요 GL7000 DAQ는 8가지의 옵션 모듈을 제공하고 있으며, 최대 10개의 모듈을 장착하여 사용할 수 있습니다. 오늘은 여러 모듈중 GL7-CHA Chage module에 대한 내용을 살펴보겠습니다 .

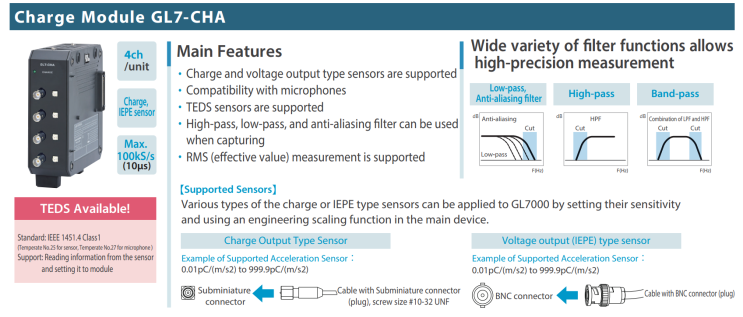

GL7-CHA 모듈은 GL7000용 시그널 컨디셔너로 진동 및 가속도 측정에 최적화 된 모듈입니다. 절연형 4채널 입력으로 신호간 간섭을 최소화 하며, 압전소자를 이용한 센서(전하신호출력형 및 IEPE형)의 전압을 측정하는데 사용하며, 각 채널에 대해 개별적으로 입력신호 유형에 대한 설정이 가능합니다.

모터 또는 펌프의 진동, 설치된 장비에 가해지는 진동, 낙하시험 등 다양한 값을 측정하는 가속도 센서 등을 사용때 유용합니다. - 충전 출...
