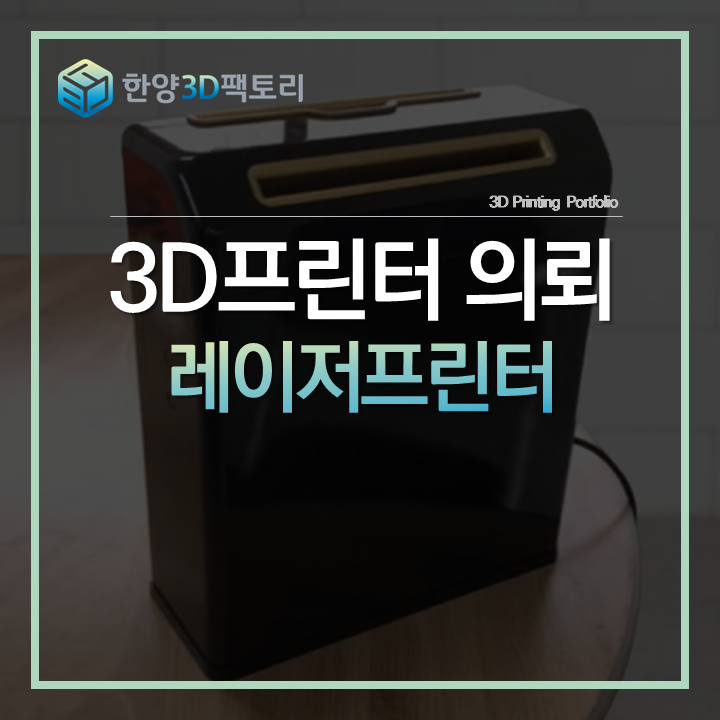

설계부터 시제품까지, 직립형 레이저프린터 시제품 개발

제작 배경 이번 프로젝트는 직립형 레이저프린터의 개발 및 워킹 테스트를 목적으로 진행되었습니다. 제품의 주요 기능을 안정적으로 구현하기 위해 구동부와 하우징의 설계에 중점을 두었습니다.

특히, 복사지의 이동경로를 고려한 롤러 시스템과 솔레노이드의 정확한 배치가 필수적이었습니다. 구동부(솔레노이드 홀더)와 하우징은 3D프린팅(MJP) 기술을 활용해 제작하였으며, ABS-like와 복합 소재를 사용해 고정밀성과 매끄러운 표면 품질을 확보했습니다.

제작 과정 1) 3D 모델링 <구동부> 구동부는 프린터의 핵심인 롤러와 솔레노이드의 배치를 중점으로 진행되었습니다. 두 개의 평행한 롤러는 금속 샤프트에 고정되어 종이를 이동시키며, 이 롤러들은 정확한 간격을 유지해야 종이가 원활하게 움직일 수 있습니다.

모터나 베어링, 브라켓 등의 기존 부품 규격을 토대로 롤러의 회전을 제어하는 솔레노이드를 거치할 브래킷을 설계하여 솔레노이드와 롤러가 정확한 위치에 위치할 수 있도록 했습니다. <하우징> 하우...
