Output Delays 설계 출력에서 constraint 조건 검사를 수행하려면 tool에 output의 timing requirements 사항에 대한 정보가 필요합니다. 레지스터에 대한 output port의 delay을 지정하려면 set_output_delay 명령을 사용합니다.

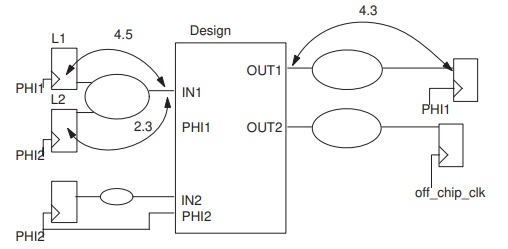

이 명령을 사용하면 output 포트와 data를 capture하는 device와의 최소 및 최대 delay 시간을 지정합니다. • Maximum-_output_delay = length-_of_longest_path_to-_register_data_pin + setup_time_of_the_register • Minimum_output_delay = length_of_shortest_path_to_register_data_pin – hold_time OUT1에서 클록 PHI1의 상승 에지에 대해 4.3의 출력 지연을 설정합니다. pt_shell> set_output_delay 4.3 -clock P...
